SF6 N2 C4F7N Система смешивания газов, смешивающее устройство промышленного класса

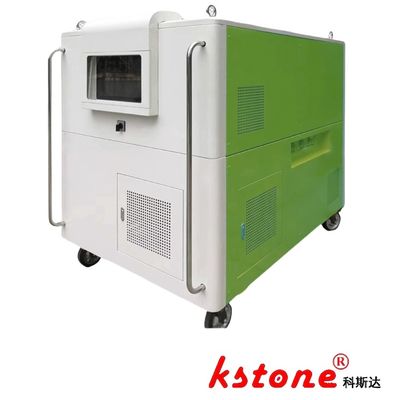

Большие изображения : SF6 N2 C4F7N Система смешивания газов, смешивающее устройство промышленного класса

Подробная информация о продукте:

Место происхождения:	Шанхай
Фирменное наименование:	KSTONE
Сертификация:	ISO9000
Номер модели:	KSLF-28/30WY20/NZ

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	$2000-$100000
Упаковывая детали:	Картон / деревянная коробка
Время доставки:	60 дней
Условия оплаты:	T/T
Поставка способности:	100

контакт

Подробное описание продукта

Номинальная пропускная способность:	10 нмтр/ч	Применимые газовые смеси:	SF6/N2, SF6/CF4, C4F7N/CO2 и т. Д.
Система управления:	На основе ПЛК с интерфейсом сенсорного экрана	Точность фильтрации:	0,1 мкм (частицы) / 3PPM (влажность)
Размеры (L × w × h):	1800 × 1000 × 1500 мм	Источник питания:	3φ 380V 50 Гц, всего 15,4 кВт
Выделить:	Система смешивания газов SF6 , Система смешивания газов C4F7N , Устройство смешивания газов SF6

Система смешивания газов KSLF-28/30WY20/NZ SF6/N2/C4F7N

Обзор системы

Кстоунявляется рекомендованным производителем оборудования для смешанного газа для государственной сети Китая, согласно документу 2022 (290).

Этот газосмеситель промышленного класса предназначен для надувания смеси SF6/N2, поддерживая такие приложения, как смешивание SF6/CF4, SF6/AIR и C4F7N/CO2.Он оптимизирован для экологических инициатив Государственной сети Китая.Устройство включает в себя вакуумный насос, точное смешивание газов и функции зарядки с помощью системы поршневого компрессора, фильтрационного модуля,и интеллектуальных клапанов управления.

Таблица технической конфигурации

Компонент	Компрессор SF6	Компрессор N2	Компрессор для зарядки смешанных газов
Тип	Прохлаждаемый воздухом поршень	Прохлаждаемый воздухом поршень	Прохлаждаемый воздухом поршень
Теоретическая скорость потока	14 м3/ч	14 м3/ч	30 м3/ч
Максимальное давление разряда	2 МПа	2 МПа	5 МПа
Допустимое рабочее давление	1 МПа	1 МПа	1 МПа
Диапазон всасывающего давления	53 кПа ~ 0,5 МПа	53 кПа ~ 0,5 МПа	53 кПа ~ 0,5 МПа
Максимальная температура разряда	130°С	130°С	130°С
Система смазки	Без масла	Без масла	Без масла
Показатель мощности	2.2 кВт (3Φ 380В 50 Гц)	2.2 кВт (3Φ 380В 50 Гц)	11 кВт (3Φ 380В 50 Гц)
Вакуумный насос	Скорость перекачки 54 м3/ч	-	-
Высочайший вакуум	≤ 10 Pa (масло PRO-200 смазано)	-	-

Оперативные возможности

Точность смешивания газов: достижение допустимого соотношения SF6/N2 3:7 в пределах ±0,5%
Приложения в области окружающей среды: поддерживает газовые смеси с низким ГВП для коммутаторов ГИС
Функции системы: вакуумное откачивание (≤10Pa), динамическое смешивание газов, зарядка под высоким давлением (до 5MPa)

Спецификации оборудования

Параметр	Спецификация
Типовой код	KSLF-28/30WY20/NZ
Номинальная смесительная мощность	10 Нм3/ч
Применимые газовые смеси	SF6/N2, SF6/CF4, C4F7N/CO2, и т.д.
Система управления	PLC с интерфейсом с сенсорным экраном
Точность фильтрации	0.1μm (частицы) / 3ppm (влажность)
Размеры (L × W × H)	1800 × 1000 × 1500 мм
Силовое питание	3Φ 380В 50Гц, в общей сложности 15,4 кВт
