SF6 N2 C4F7N Система смешивания газов, смешивающее устройство промышленного класса

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
Место происхождения Шанхай
Фирменное наименование KSTONE
Сертификация ISO9000
Номер модели KSLF-28/30WY20/NZ
Количество мин заказа 1
Цена $2000-$100000
Упаковывая детали Картон / деревянная коробка
Время доставки 60 дней
Условия оплаты T/T
Поставка способности 100

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Подробная информация о продукте
Выделить

Система смешивания газов SF6

,

Система смешивания газов C4F7N

,

Устройство смешивания газов SF6
Оставьте сообщение
Характер продукции

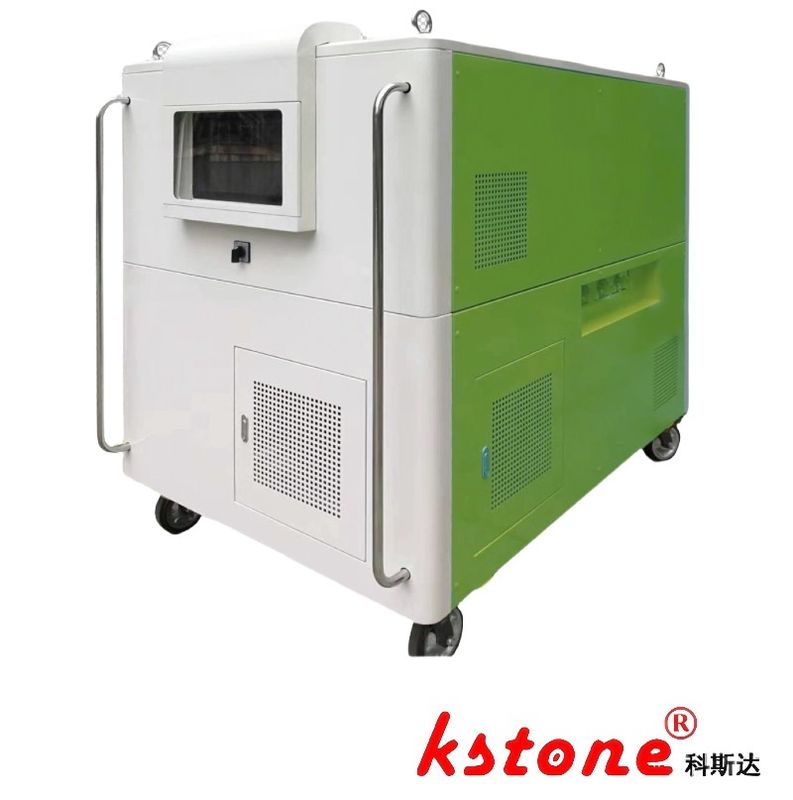

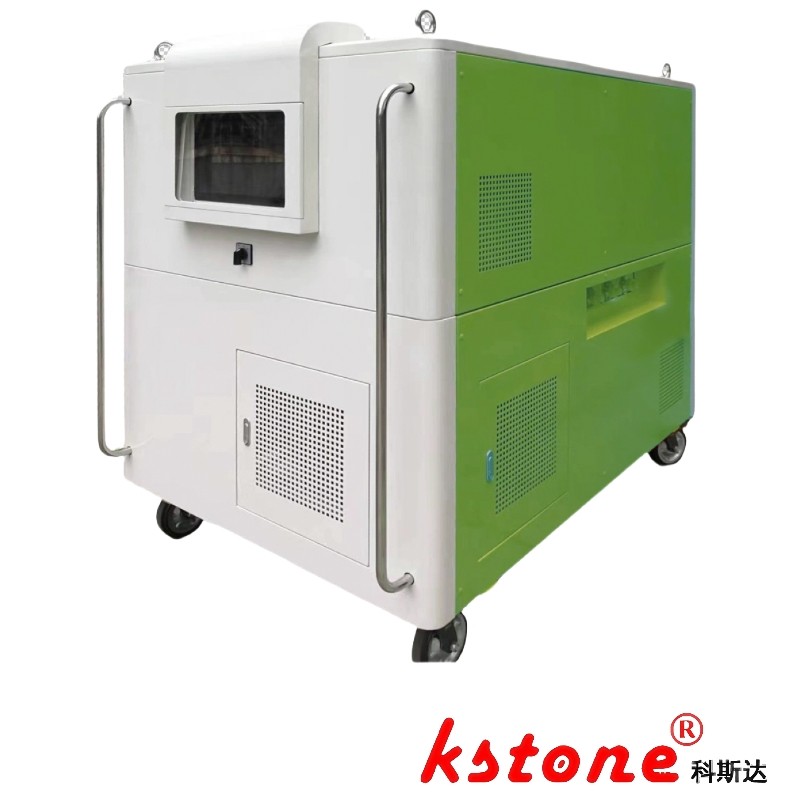

Система смешивания газов KSLF-28/30WY20/NZ SF6/N2/C4F7N

Обзор системы

Кстоунявляется рекомендованным производителем оборудования для смешанного газа для государственной сети Китая, согласно документу 2022 (290).


Этот газосмеситель промышленного класса предназначен для надувания смеси SF6/N2, поддерживая такие приложения, как смешивание SF6/CF4, SF6/AIR и C4F7N/CO2.Он оптимизирован для экологических инициатив Государственной сети Китая.Устройство включает в себя вакуумный насос, точное смешивание газов и функции зарядки с помощью системы поршневого компрессора, фильтрационного модуля,и интеллектуальных клапанов управления.

Таблица технической конфигурации

Компонент Компрессор SF6 Компрессор N2 Компрессор для зарядки смешанных газов
Тип Прохлаждаемый воздухом поршень Прохлаждаемый воздухом поршень Прохлаждаемый воздухом поршень
Теоретическая скорость потока 14 м3/ч 14 м3/ч 30 м3/ч
Максимальное давление разряда 2 МПа 2 МПа 5 МПа
Допустимое рабочее давление 1 МПа 1 МПа 1 МПа
Диапазон всасывающего давления 53 кПа ~ 0,5 МПа 53 кПа ~ 0,5 МПа 53 кПа ~ 0,5 МПа
Максимальная температура разряда 130°С 130°С 130°С
Система смазки Без масла Без масла Без масла
Показатель мощности 2.2 кВт (3Φ 380В 50 Гц) 2.2 кВт (3Φ 380В 50 Гц) 11 кВт (3Φ 380В 50 Гц)
Вакуумный насос Скорость перекачки 54 м3/ч - -
Высочайший вакуум ≤ 10 Pa (масло PRO-200 смазано) - -

Оперативные возможности

  • Точность смешивания газов: достижение допустимого соотношения SF6/N2 3:7 в пределах ±0,5%
  • Приложения в области окружающей среды: поддерживает газовые смеси с низким ГВП для коммутаторов ГИС
  • Функции системы: вакуумное откачивание (≤10Pa), динамическое смешивание газов, зарядка под высоким давлением (до 5MPa)

Спецификации оборудования

Параметр Спецификация
Типовой код KSLF-28/30WY20/NZ
Номинальная смесительная мощность 10 Нм3/ч
Применимые газовые смеси SF6/N2, SF6/CF4, C4F7N/CO2, и т.д.
Система управления PLC с интерфейсом с сенсорным экраном
Точность фильтрации 0.1μm (частицы) / 3ppm (влажность)
Размеры (L × W × H) 1800 × 1000 × 1500 мм
Силовое питание 3Φ 380В 50Гц, в общей сложности 15,4 кВт
