Область применения
"С4" в данном руководстве относится к смешанным газам С4, обычно содержащим долю С4 менее 10%. Вакуумный насос, установленный в этом устройстве, предназначен только для вывода трубопровода оборудования;При необходимости можно настроить более крупный вакуумный блок.
Это устройство подходит для восстановления, очистки и заполнения смешанного газа С4 в центрах электроснабжения, электростанциях, трансмиссионных подстанциях, заводах по производству высоковольтных выключателей,исследовательские электротехнические институтыОн особенно применим для установки и обслуживания на месте 110KV ≈ 550KV GIS (Газ-изолированные коммутаторы).
I. Референтные стандарты по проектированию и производству
- Технические условия для устройства для восстановления газа с гексафторидом серы DL/T 662-2009
- Техническая спецификация для устройства для восстановления, пополнения и обработки SF6 Q/GDW 470-2010
- Промышленный гексафторид серы GB/T 12022-2006
- Требования к безопасности для вакуумных насосов GB 22360-2008
- Нагнетательные сосуды GB 150.1~150.4-2011
- Акустика ∆ определение уровней звуковой мощности источников шума с использованием звукового давления ∆ простой метод с использованием обводящей поверхности измерения над отражающей плоскостью ∆ GB/T 3768-1996
- Именные таблички GB/T 13306-2011
- Общие технические условия для упаковки механических и электрических изделий GB/T 13384-2008
- Код проектирования для электрооборудования
- Требования безопасности к электрическому оборудованию для измерения, контроля и лабораторного использования √ Часть 1: Общие требования √ GB 4793.1-1995
- Электрическое оборудование промышленных машин √ Часть 1: Общие технические условия √ GB 5226.1-2008
- Графические показатели для упаковки, хранения и транспортировки GB/T 191-2008
II. Основные функции и характеристики
Общие функции
Устройство поддерживает вакуумный насос, измерение вакуума, восстановление C4, зарядку C4 и хранение C4.
Система восстановления
- Основной компонент: безмасляный высокоточный компрессор с воздушно-охлаждаемой конструкцией для всей системы.
- Устройства защиты: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
Вакуумная насосная система
- Тип насоса: вакуумный насос с прямым соединением с лопатками, небольшого размера, без выхлопных газов/капель/утечек нефти и максимального вакуума 10 Pa.
- Устройство противооливкового обратного потока: предотвращает возвращение масла насоса в коммутатор во время внезапных отключений или отключений.
- Вакуумный прибор: высокоточный цифровой вакуумный прибор для точного измерения вакуума, простой в использовании.
- Приложения: эвакуация самого устройства, вакуумная активация фильтров и эвакуация электрического оборудования (опционально больший вакуумный блок).
Система очистки
- Фильтры: импортированный высокоточный пылевой фильтр, фильтр сушки и фильтр продукта разложения, контролирующий размер частиц газовой пыли ниже 1 мкм и содержание влаги ниже 40 ppm.
- Технология регенерации: активация регенерации вакуумным нагревом, позволяющая сушильной системе регенерировать самостоятельно без разборки или замены фильтрующего элемента.
Система зарядки
Поддерживает заполнение газа С4 с помощью балансировки давления или сжатия давления, при этом пользователи могут выбирать на основе фактических условий.
Электрическая система управления
- Компоненты: электрические компоненты фирменной марки с функциями защиты от переключения фазовой последовательности, утечек, фазовых потерь, перегрева и тепловых реле.
- Конструкция: многоступенчатое управление связью для предотвращения повреждения оборудования от неправильной работы; индивидуальная защита фазовой последовательности с 500В выдерживающим напряжением для высокой надежности.
Система безопасности
- Устройства защиты под тройным давлением для предотвращения взрывов и повреждений.
- Заземление: оборудовано защитными заземляющими болтами для легкого заземления.
- Структура: конструкция закрытой коробки для изоляции операторов от внутренних машин, обеспечивающей защиту от пыли, воды и снижения шума.
Система трубопроводов
- Трубы: высококачественные красные медные трубы толщиной стенки ≥ 1,6 мм, расположенные горизонтально и вертикально.
- Соединения: красные медные соединители, используемые для сварки на всех изгибах и соединениях (не простых растянутых изгибах), с серебряной импрегнированной сваркой для высокой прочности и прочности, обеспечивающей отсутствие утечек.
Система хранения
- Резервуары для хранения газа: проектируются, изготавливаются и испытываются по стальным сосудам давления GB 150, каждый из которых имеет уникальный номер сертификата, выданного национальными органами.
- Добавки: стандартные датчики давления и цифровой дисплей давления C4.
Операционная система
- Управление: полная автоматизация ПЛК с 15-дюймовым цветовым сенсорным экраном.
- Интерфейс: графический интерфейс работы с встроенными схематическими схемами процесса восстановления;поддержка автоматической работы с помощью одного клавиша и ручной работы с помощью клика на графику устройства в схеме.
- Безопасность: всеобъемлющая защита от неисправности, с указанием неисправности в режиме реального времени и руководством по устранению неполадок; доступный режим китайского языка.
-
Схема системы автоматического восстановления

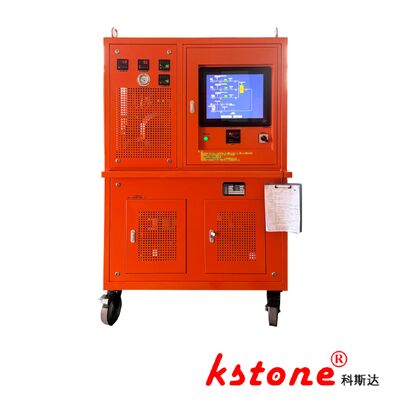

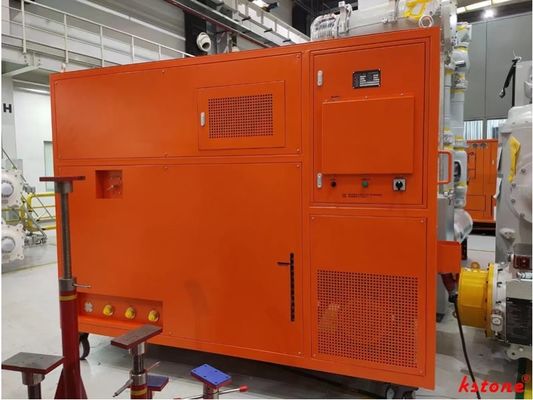

- Структура: вся машина оснащена закрытой металлической защитной оболочкой, с закрытыми дверями и окнами для обслуживания.Большой диаметр универсальных колес установлены внизу для легкого передвиженияДля удобного подъема на верхней части установлены отсоединяемые подъемные лопатки.
III. Параметры производительности устройства
| Тип |
Высокое давление, с воздушным охлаждением, мобильные |
| Восстановление |
- Начальное давление: 0 - 5 МПа
- Конечное давление (остатковое): ≤-0,1 МПа
- объем работы главного компрессора (без масла в бытовом хозяйстве): 30 м3/ч |
| Зарядка |
- Давление зарядки: -0,1 -0,8 МПа
- Средняя скорость зарядки: ≥ 10 м3/ч |
| Вакуумный насос |
- Скорость перекачки: 63 м3/ч
- Марка: Laifushi |
| Годовой уровень утечки |
≤ 0,5% |
| Качество газа С4 |
- Влажность: ≤40ppmV
- Содержание масла: Никакое
- Размер частиц пыли: ≤ 0,2 мкм |
| Контейнер для хранения |
- Способ хранения: Газообразное
- Объем: 400 л (настраиваемый) |
| Измерение вакуума |
Электронный цифровой вакуум-габарит |
| Фильтр сушки |
Перезаряжаемые и восстанавливаемые |
| Режим работы |
Автоматический, с сенсорным экраном длиной ≥ 15 дюймов |
| Электрическое питание |
Трехфазный 3Φ 380V/50Hz |
| Шум |
≤ 70 дБ ((А) |
| Спецификация интерфейса |
DN20 |
1Основные запасные части и инструменты:
| Серийный номер. |
Имя |
Спецификация модели |
Количество |
| 1 |
Газовые шланги высокого давления |
Резиновый шланг DN20, 10 м, с самозапечатывающимися разъемами DN20 на обоих концах |
1 шт. |
| 2 |
Шланг для консервирования высокого давления |
Бронированный DN8, 5м, с шаровым клапаном, китайским стандартным коннектором цилиндров и адаптером устройства восстановления. |
1 шт. |
| 4 |
Кабельная катушка |
4-ядерный медный силовой кабель (10 м, диаметр провода, настроенный в зависимости от мощности устройства) |
1 комплект |
| 5 |
Специальные инструменты |
1×DN20 английский ключ, 1×M36×2 мужская нить на M20×1.5 женская нить адаптер |
1 комплект |
| 6 |
Коробка аксессуаров |
Для ключей, разъемов и т.д. |
1 шт. |
2Параметры производительности основных компонентов
| Компонент |
Параметры |
Стоимость |
| Компрессор SF6 |
- Тип: безмасляная смазка, с воздушным охлаждением
- Теоретический перемещение: 30 м3/ч
- Максимальное давление разряда: 5 МПа
- Допустимое давление разряда: 4,7 МПа
- Минимальное всасывающее давление: 53 кПа
- Максимальное всасывающее давление: 0,2 МПа
- Максимальная температура разряда: 130°C
- Мощность: 11 кВт
- Источник питания: 3 Φ 380 В 50 Гц |
- Что? |
| Прямая подключенная вакуумная помпа (Laifushi) |
- Скорость перекачки: 63 м3/ч
- Ключевой вакуум: ≤ 10 Pa
- Смазочное средство: PRO100
- Мощность: 2,2 кВт
- Источник питания: 3 Φ 380 В 50 Гц |
- Что? |
| Контейнер (домашняя углеродистая сталь) |
- Категория: класс II
- Конструкторское давление: 5 МПа
- Конструкционная температура: 100°C
- Объем: 400 л |
- Что? |
| Цифровая вакуумная гамма |
Внутренние |
- Что? |
| Вентиль |
Американский ТОН |
- Что? |
| Вакуумный компрессор |
Внутренние |
20 м3/ч |
| ПЛК |
Ивэй |
- Что? |
| Сенсорный экран |
Условия труда в Кунлуне |
- Что? |
3m-novec-4710-изоляционный газ
Я...Введение
3MТМНовецТМ4710 Изоляционный газ является устойчивой альтернативой гексафториду серы (SF)6) для электрооборудования
Он обладает отличными диэлектрическими свойствами, широким диапазоном рабочей
температуры и значительное снижение воздействия на окружающую среду по сравнению с SF6Газ " Новек 4710 " - это не...
Это устройство является легковоспламеняющимся и обладает большим уровнем безопасности для работников при использовании в соответствии с его предназначением.
SF6Альтернативные технологии также обладают важными экологическими свойствами, такими как низкий потенциал глобального потепления (GWP), когда
Газ Novec 4710 в чистом виде имеет относительное
диэлектрическая прочность в два раза больше SF6при заданном давлении.
О20 декабря 2022 года компания 3M объявила о прекращении производства 58 продуктов, содержащих перфлюороизобутиронитрил (C4F7N, 3M Novec 4710) и перфлюоропентаноном (C5F10, 3M Novec 5110), чтобы к концу 2025 года уменьшить или устранить влияние PFAS на климат, окружающую среду и экологическое здоровье.
KSTONEявляется ведущим предприятием в Китае, которое разрабатывает инструменты и оборудование, связанные с C4 и C5; и имеет четкое сотрудничество с 3M и китайскими производителями C4 или C5;
