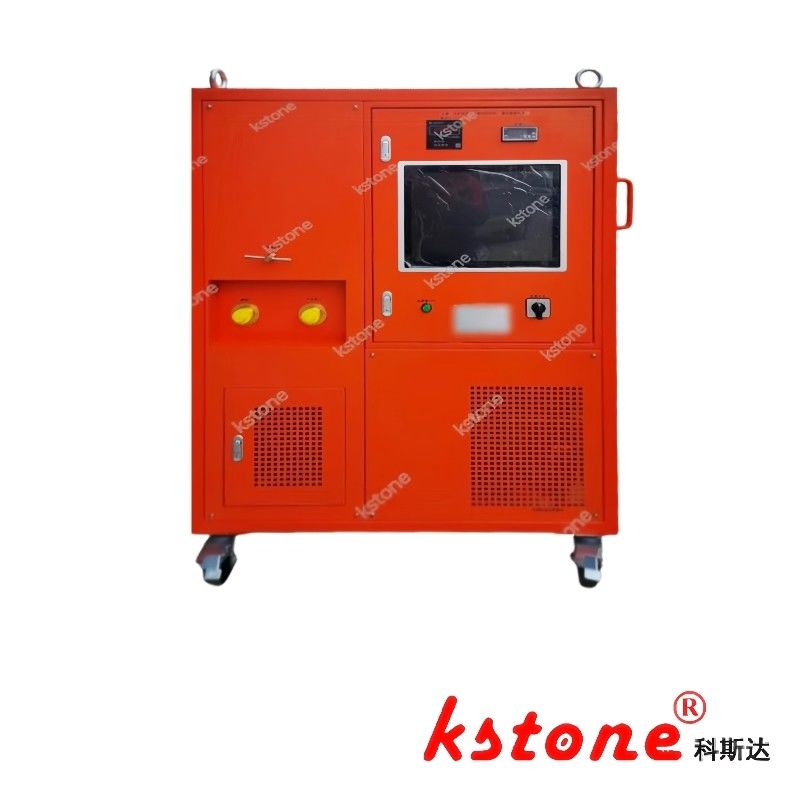

Электронное взвешивание, полностью автоматическая переработка, хранение жидкости, чистая переработка, KSLH-18Y/20-63-200MZ
Our company is the drafting unit of the industry standard "DL/T1353-2024 Technical Specification for Sulfur Hexafluoride Treatment System" issued by the National Energy Administration of the People's Republic of China
Устройства для восстановления SF6 обычно являются индивидуальными продуктами; в соответствии с функциональной классификацией, включает ли она функцию переработки, пылесосания и надувания,Есть много конфигураций на основе потребностей клиентов, например, требуется ли переработка под отрицательным давлением, используется ли нежирный компрессор, скорость компрессора, размер резервуара для хранения жидкости, имеет ли он функцию замораживания,имеет ли она влагофильтрацию и фильтрацию частиц, должна ли она быть полностью автоматической и т.д.;в качестве примера KSLH-18Y/20-63-200MZ,мы введем это полностью автоматическое устройство восстановления и нагнетания, включающий компрессор 18 м3/ч (масло), компрессор отрицательного давления 20 м3/ч, вакуумный насос 63 м3/ч, резервуар для хранения жидкости 200 л и полностью автоматическую работу
Основной технический параметр производительности
1. Параметр производительности устройства
|
Модель
|
сжигание и охлаждение под высоким давлением
|
|
Температура рабочих условий
|
-10°C ≈40°C
|
|
Восстановление
|
Окончательное давление ((Pa)
|
≤ 1000
|
|
|
Начальное давление ((Pa)
|
≤133
|
|
Загрузка
|
Окончательное давление ((MPa)
|
1.0
|
|
|
Скорость зарядки (ч/м3)
|
≤ 0.2
|
|
Скорость вакуума ((h/m3)
|
≤ 0.1
|
|
Предельный вакуум (Pa)
|
≤ 10
|
|
Сохранение вакуума ((Pa/24 часов)
|
≤ 400
|
|
Годовой показатель утечки
|
≤ 0,5%
|
|
Чистота извлеченного SF6 газа
|
Содержание влаги (ppmv)
|
≤ 60
|
|
|
Содержание масла (ppmw)
|
≤ 10
|
|
Хранилище
|
Способ хранения
|
Ликвидный статус
|
|
|
Давление (MPa)
|
5.0
|
|
|
Объем (L)
|
200
|
|
|
Храненный жидкий газ (кг)
|
200
|
|
|
электронное взвешивание
|
Измерение и отображение веса SF6 в емкости (необязательно)
|
|
Способ сжижения
|
Сжижение путем охлаждения
|
|
Режим регенерации фильтра сушки
|
Вакуумное отопление
|
|
Силовое питание
|
3Φ 380В 50Гц
|
|
Общее потребление электроэнергии (кВт)
|
≤ 20
|
|
Шум dB ((A))
|
≤ 70
|
|
Масса устройства
|
Около 700 килограммов
|
|
Внешние габариты ((мм)
|
1800*1050*1800
|
2. Основные параметры производительности деталей
|
компрессор
|
Теоретическое освобождение
|
м3/ч
|
18
|
|
Вакуумный компрессор
|
Теоретическое освобождение
|
м3/ч
|
20
|
|
|
Ограничение вакуума
|
Па.
|
1000
|
|
Вакуумный насос
|
Скорость
|
м3/ч
|
63
|
|
|
Ограничение вакуума
|
Папа.
|
10
|
|
|
Классификация
|
|
Второй штурм
|
|
|
Проектированное давление
|
MPa
|
5.0
|
|
Контейнер
|
Проектированная температура
|
°C
|
100
|
|
|
Объем
|
Л
|
200
|
|
|
Вместимость контейнера для хранения жидкости
|
в кг
|
200
|
3.ограждение
Два резиновых шланга DN20 с одним концом, подключенным к оборудованию, и другим концом M27 * 1,5 внутренней нитью
1 электропровод 10 метров
Руководство по английскому языку
Английский сертификат квалификации
Отчет о испытаниях на английском языке
Может поддерживать настройку устройств переработки в соответствии с техническими параметрами dilo, такими как B057R03, B058R03, L170R01
