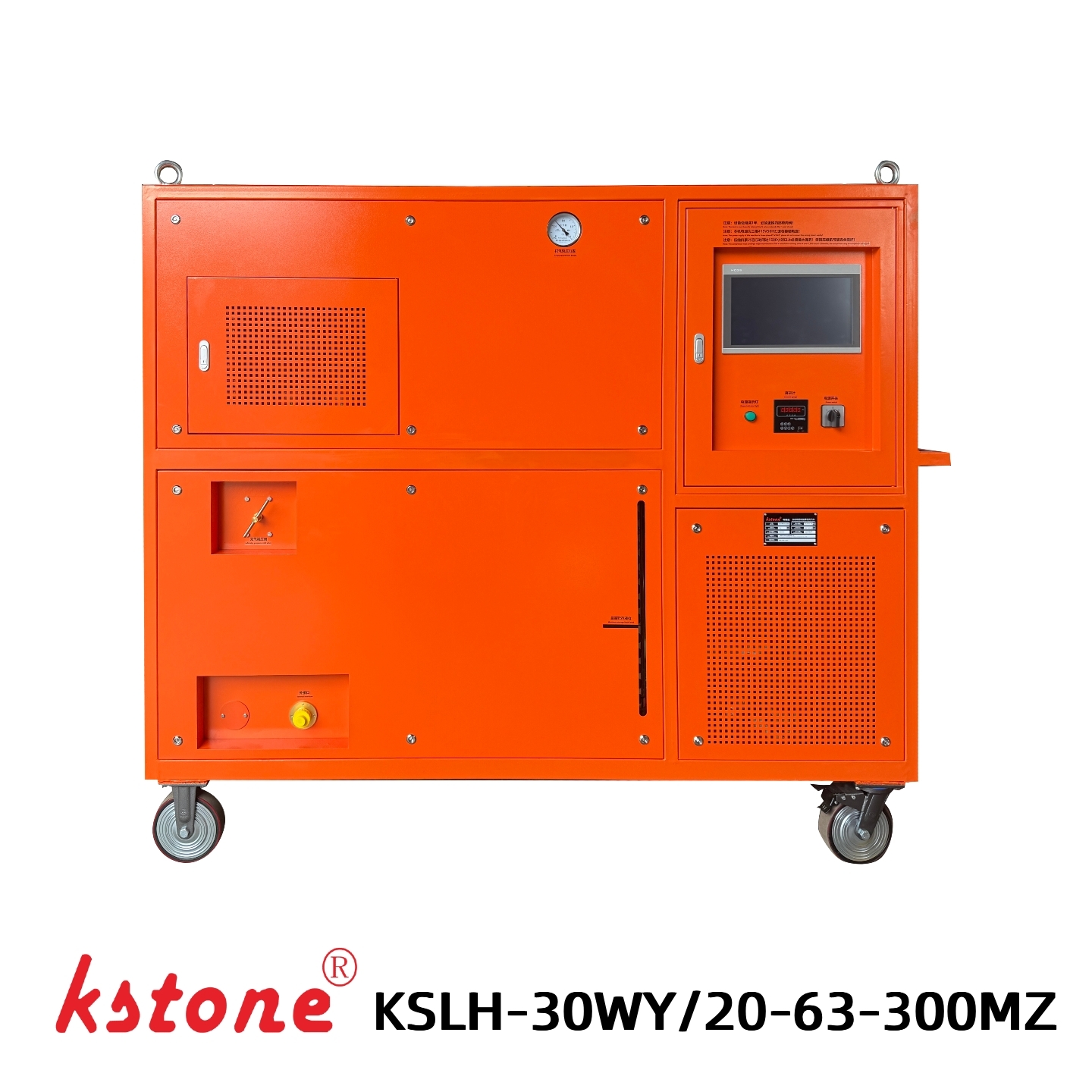

Полностью автоматическая сервисная тележка SF6 для восстановления, пылесоса и зарядки

Полностью автоматическая сервисная тележка SF6 для восстановления, пылесосания и зарядки KSLH-30WY/20-63-300MZ

Интегрированная система восстановления, пылесосания, зарядки, хранения и сушки газа SF6 с емкостью для хранения 300 л

Обзор продукции

ВKSLH-30WY/20-63-300MZ Полностью автоматическая автосервисная тележка SF6является интегрированной системой обработки газа SF6, предназначенной дляизвлечение, пылесосывание, зарядка, хранение, заполнение цилиндров и сушка газа SF6при производстве, установке, вводе в эксплуатацию и обслуживании электрооборудования SF6.

Система принимаетпринцип сжижения под высоким давлениемВо время восстановления SF6, газ сжимается до более высокого давления и сжижен для эффективного хранения или передачи в газовые баллоны.Встроенная система фильтрации и сушки помогает удалять влагу и загрязнители из восстановленного газа SF6.

ОснащенныеСистема управления с сенсорным экраном PLC, сервисная тележка обеспечивает автоматические режимы работы для пылесоса, восстановления SF6, сбалансированной зарядки и зарядки с помощью компрессора.Процесс потока и рабочего состояния может быть показана непосредственно на сенсорном экране, упрощая работу и сокращая ручное вмешательство.

Система используетконструкция с воздушным охлаждениеми мобильная конфигурация ручной работы, позволяющая работать без внешнего источника воды.

С300-литровая емкость, аКомпрессор SF6 30 м3/ч, и63 м3/ч вакуумный насос, KSLH-30WY/20-63-300MZ подходит для профессиональных приложений обработки SF6 газов, включающих GIS, выключатели и другое электрическое оборудование, изолированное SF6.

Ключевые особенности

Полностью автоматическое управление ПЛК

Интегрированная система управления PLC обеспечивает автоматические режимы работы для пылесоса, восстановления, сбалансированной зарядки и зарядки при помощи компрессора.Процесс потока и параметры работы отображаются на сенсорном экране.

Сплавление SF6 под высоким давлением

Система использует технологию сжижения под высоким давлением для преобразования извлеченного SF6 газа в жидкость для эффективного хранения, повышения эффективности восстановления и снижения объема хранения.

Интегрированный SF6 восстановление, пылесос и зарядка

Одна сервисная тележка сочетает в себе несколько основных функций обработки SF6, включая:восстановление газа, вывоз вакуума, зарядка, хранение и заполнение баллонов.

Склад для хранения SF6 объемом 300 л

Интегрированная емкость для хранения имеет номинальный объем300 ли жидкой емкостью хранения SF6 до300 кг, обеспечивающие хранение на борту во время эксплуатации.

Высокомощная вакуумная система

Система оснащена63 м3/ч вакуумный насосс максимальным вакуумом ≤ 10 Pa для эвакуации электрооборудования SF6 перед зарядкой газом.

Газовая сушка и очистка

Система фильтрации и сушки включена в процесс восстановления SF6.активация нагрева вакуумом регенерация, помогая поддерживать эффективность сушки системы.

Конструкция воздушно-охлаждаемого мобильного устройства

Конфигурация с воздушным охлаждением исключает необходимость в внешнем источнике воды.

Основные функции

• Полностью автоматическая рекуперация газа SF6
• SF6 Вакуумная эвакуация
• SF6 Зарядка газом
• Сбалансированное зарядное давление
• Зарядка с помощью компрессора
• SF6 Хранилище газа
• SF6 Наполнение цилиндров
• SF6 Газовая фильтрация
• SF6 Газовая сушка
• SF6 Очистка газа
• Самовосстанавливающаяся фильтрация осушителя
• Управление сенсорным экраном ПЛК

Заявления

KSLH-30WY/20-63-300MZ предназначен для обработки SF6 газов, связанных с производством, установкой, пуском в эксплуатацию и обслуживанием электрооборудования.

Содержание ГИС

Система может быть использована для восстановления SF6 до проведения технического обслуживания ГИС и эвакуации оборудования до пополнения газом SF6.

SF6 Выключатели

Подходит для восстановления, пылесоса и зарядки газа SF6 во время установки, обслуживания и обслуживания выключателя.

SF6 Производство электрооборудования

Интегрированные функции восстановления, пылесосания и зарядки делают систему подходящей для обработки газа SF6 во время производства и сборки электрооборудования с изоляцией SF6.

Установка оборудования и ввод в эксплуатацию

Сервисная тележка может использоваться для вывода вакуума и заполнения SF6 во время установки и ввода в эксплуатацию ГИС и другого оборудования, изолированного SF6.

SF6 Восстановление и хранение газа

Восстановленный СФ6 может быть сжижен и храниться в интегрированном 300-литровом емкости для хранения или перенесен в газовые баллоны.

SF6 Повторное использование и обработка газа

Система фильтрации и сушки помогает обустроить извлеченный газ SF6 перед последующим хранением или повторным использованием в зависимости от качества газа и требований к применению.

Технические спецификации

Выполнение системы

Компрессор SF6

KSLH-30WY/20-63-300MZ оснащенполугерметический воздушно-охлаждаемый компрессор SF6предназначенные для восстановления и сжижения SF6 под высоким давлением.

Вакуумная насосная система

Система включает в себя высокопроизводительную вакуумную насосную систему для эвакуации электрооборудования SF6 перед зарядкой газом.

Вакуумный насос без масла

В систему встроен дополнительный безмасляный вакуумный насос.

SF6 Сосуд для хранения

Интегрированная емкость для хранения позволяет хранить извлеченный SF6 в жидкой форме после процесса сжижения под высоким давлением.

Рабочий принцип

KSLH-30WY/20-63-300MZ сочетает в себе компрессор SF6, систему вакуумного насоса, емкость для хранения, систему фильтрации и сушки, клапаны и измерительные приборы в одну интегрированную сервисную тележку.

Во времяВосстановление SF6, компрессор извлекает газ SF6 из электрического оборудования и сжимает его до высокого давления.сжатый газ сжижен и передан в емкость для хранения или в подключенную газовую баллонку..

Во время процесса восстановления система фильтрации и сушки помогает удалять влагу и загрязняющие частицы из восстановленного газа SF6.

Дляпылесосание, вакуумная насосная система выводит воздух и остаточный газ из электрического оборудования перед зарядкой SF6.

Длязарядка, система обеспечивает два режима автоматической зарядки:

1. Сбалансированная оплатас использованием давления сосуда для хранения
2. Зарядка с помощью компрессорадля применений, требующих более высокого давления зарядки

Эта интегрированная конфигурация позволяет одной сервисной тележке выполнять основные операции по обработке газа SF6, необходимые во время обслуживания электрооборудования.

Автоматические режимы работы

Система управления PLC обеспечивает четыре основных автоматических режима работы.

Просовывание

Вакуумная система очищает подключенное электрооборудование до требуемого уровня вакуума перед зарядкой SF6.

SF6 Восстановление

Газ SF6 извлекается из подключенного электрооборудования и сжижается для хранения.

Сбалансированная оплата

SF6 заряжается в электрическое оборудование с использованием давления, доступного в емкости для хранения.

Зарядка с помощью компрессора

Компрессор SF6 обеспечивает дополнительное давление во время зарядки, когда давление в емкости хранения недостаточно.

Система управления

Интерфейс PLC с сенсорным экраном обеспечивает четкое отображение потока процесса системы и состояния работы.

Регулируемые параметры работы включают:

• Значение остановки при вакууме
• Задержка вакуумного остановки
• Настройка защиты компрессора
• Настройка прекращения зарядки
• Задержка прекращения сбора
• Настройка окончания восстановления
• Задержка завершения восстановления

Система также обеспечивает ручной интерфейс управления для управления отдельными клапанами и компонентами при необходимости.

Система фильтрации и сушки газа SF6

KSLH-30WY/20-63-300MZ включает систему фильтрации и сушки для кондиционирования извлеченного SF6 газа.

Система используетсамовосстанавливающийся фильтр осушителя. Сушилка может быть регенерирована черезактивация вакуумного нагрева, что уменьшает необходимость частой замены сушильной среды.

Указанное содержание влаги в восстановленном SF6≤ 60 ppm/Vв заявленных условиях испытания.

Стандартные аксессуары

Примечание:Шланги, соединители и адаптеры могут быть настроены в соответствии с электрическим оборудованием SF6 и интерфейсами газовых баллонов клиента.

Почему выбрали KSLH-30WY/20-63-300MZ?

Одна система для полного обслуживания SF6

Восстановление, пылесос, зарядка, хранение, заполнение цилиндров, фильтрация и сушка интегрированы в одну мобильную сервисную тележку.

Автоматическая работа

Система управления PLC упрощает работу сложных процессов обработки SF6 и позволяет пользователям выбирать различные автоматические режимы работы.

Высокоэффективное восстановление SF6

Принцип сжижения под высоким давлением позволяет сжижать извлеченный SF6 для эффективного хранения и переноса.

Большая емкость 300 л

Интегрированный 300-литровый контейнер для хранения обеспечивает значительную емкость на борту для извлеченного SF6.

Высокая вакуумная производительность

Система с вакуумным насосом 63 м3/ч и максимальным вакуумом ≤10 Pa подходит для вывода вакуума перед зарядкой SF6.

Не требуется внешний источник воды

Конструкция с воздушным охлаждением исключает необходимость в подаче охлаждающей воды, что делает сервисную тележку более удобной для полевых применений.

Частые вопросы

Что такое полностью автоматическая сервисная тележка SF6?

Полностью автоматическая сервисная тележка SF6 - это интегрированная система, используемая для восстановления, пылесосания, зарядки, хранения и связанных с этим процессов обработки газа SF6.сосуды для хранения, клапаны, приборы и системы управления в одном мобильном устройстве.

Какие функции обеспечивает KSLH-30WY/20-63-300MZ?

Система обеспечивает:СФ6, восстановление, пылесосывание, зарядка, хранение, заполнение цилиндров, фильтрация, сушка и очисткафункции.

Сколько SF6 может вместить емкость для хранения?

Встроенная емкость для хранения имеет объем300 ли определенной жидкой емкостью хранения SF6300 кг.

Какова способность восстановления SF6?

Система использует компрессор SF6 мощностью 30 м3/ч. При указанных условиях работы время восстановления ≤ 0,3 ч/м3.

Какой уровень вакуума может достичь система?

Вакуумная система имеет абсолютный вакуум≤ 10 Pa.

Как быстро система может эвакуировать электрооборудование SF6?

Указанное время пылесоса:≤ 0,45 ч/м3 от 0,1 МПа до 133 Па, с учетом фактического объема оборудования и условий эксплуатации.

Может ли KSLH-30WY/20-63-300MZ заряжать SF6 обратно в электрическое оборудование?

Да, система обеспечиваетсбалансированная зарядкаизарядка с помощью компрессорарежимы.

Система может заполнить цилиндры SF6 газом?

Да, сервисная тележка поддерживает SF6 и заправку цилиндров.

Система включает сушку и очистку SF6?

Да. Система включает компоненты фильтрации и сушки, включая самовосстанавливающийся фильтр сушильного средства.

Сервисной тележке SF6 нужна охлаждающая вода?

Нет, система используетконструкция с воздушным охлаждением, поэтому внешний источник охлаждающей воды не требуется.

Можно ли оборудование настроить?

KSTONE может настроить шланги, адаптеры, интерфейсы, емкость хранения, питание,и другие конфигурации системы в соответствии с требованиями клиента к оборудованию SF6 и к применению.

Соответствующее оборудование для обработки газа SF6

Для различных требований к обращению с газом SF6 KSTONE также предоставляет:

• Установки для рекуперации газа SF6
• Полностью автоматические системы восстановления и перезарядки SF6
• SF6 Системы восстановления и очистки газа
• SF6 Вакуумные насосные системы
• Газоанализаторы SF6
• Детекторы утечек SF6
• Система смешанных газов SF6/N2

Запросить решение для сервисной корзины SF6

Я ищуполностью автоматическая система восстановления, пылесосания и зарядки SF6для ГИС, выключателей или другого электрического оборудования с изоляцией SF6?

Свяжитесь с KSTONE с уровнем напряжения вашего оборудования, мощностью газа SF6, необходимой емкостью хранения, интерфейсом подключения и требованиями к питанию.Наша техническая команда может рекомендовать подходящую конфигурацию сервисной корзины SF6 для вашего приложения.

Производитель оборудования для обработки и испытания газов SF6
