Система обработки газа SF6 высокой емкости, предназначенная для восстановления, хранения, вакуумного откачки, заполнения и обработки

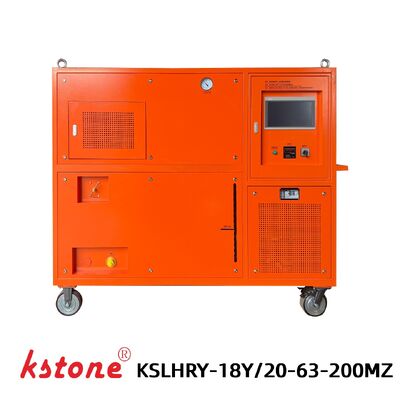

KSLHRY-18Y/20-63-200MZ ((415V) SF6 Устройство для восстановления газа

Система восстановления газа SF6 высокого давления с резервуаром для хранения 600 л

ВKSTONE KSLHRY-18Y/20-63-200MZ ((415V) Устройство для восстановления газа SF6является тяжелой системой обработки газа SF6, предназначенной для извлечения, хранения, вакуумного откачки, заполнения и обработки газа гексафторида серы (SF6) из ГИС,электрические выключатели и другое электрическое оборудование, изолированное SF6.

Использованиеметод восстановления при высоком давлении сжижением, система сжимает SF6 до высокого давления и преобразует его в жидкую форму для эффективного хранения.система фильтрации и система сушки в одном мобильном агрегате.

СУправление с помощью сенсорного экрана с ПЛК, охлаждения воздухом и емкостью 600 л, эта система восстановления газа SF6 подходит для производителей электрооборудования, подстанций,электростанции и приложения для технического обслуживания SF6, требующие обработки газа большой мощности.

Ключевые особенности

Восстановление при сжижении под высоким давлением

Компрессор SF6 использует технологию сжижения под высоким давлением для преобразования извлеченного SF6 в жидкую форму для эффективного хранения и заполнения цилиндров.

Вместимость хранения 600 л SF6

ИнтегрированныйСосуд для хранения 600 лподдерживает как газовое, так и жидкое хранение SF6 и обеспечивает достаточную емкость для крупномасштабных операций по извлечению SF6.

Многофункциональная газовая обработка SF6

Одна система включает:

• Восстановление газа SF6
• Складка газа SF6
• Вакуумный насос
• Наполнение газом SF6
• Наполнение цилиндров SF6
• Газовая фильтрация
• Газовая сушка

Автоматическое управление ПЛК

Интерфейс PLC с сенсорным экраном обеспечивает интуитивно понятную систему управления с специальными режимами работы для вакуумного откачки, восстановления, заполнения и заполнения цилиндров.

Система самовосстанавливающейся сушки

Встроенный фильтр сушки используетактивация нагрева вакуумом регенерация, что позволяет регенерировать систему сушки для повторной работы.

Конструкция с воздушным охлаждением и мобильностью

Система использует воздушное охлаждение и не требует внешнего источника воды, что делает ее подходящей для полевого обслуживания и технического обслуживания.

SF6 Обработка газов

Во время процесса восстановления интегрированная система фильтрации и сушки помогает удалять влагу итвердые частицыиз извлеченного газа SF6.

Основные функции

SF6 Восстановление и хранение газа

Система извлекает газ SF6 из электрического оборудования и хранит его в интегрированном емкости для хранения 600 л. Сжижение под высоким давлением повышает эффективность хранения.

Вакуумный насос

Для эвакуации электрооборудования SF6 перед заполнением газом или его вводом в эксплуатацию предусмотрен специальный вакуумный насос.

SF6 Заполнение газом

Сохраненный СФ6 может быть передан обратно в коммутатор через систему наполнения.

SF6 Наполнение цилиндров

Компрессор высокого давления позволяет переводить извлеченный SF6 во внешние баллоны SF6.

Наполнение цилиндров SF6 является технической операцией и должно выполняться только обученным персоналом в соответствии с применимыми процедурами безопасности.

Фильтрация и сушка

Круг восстановления включает фильтрацию и систему регенеративной сушки для поддержания качества восстановленного SF6 во время обработки.

Технические спецификации

Параметр	Спецификация
Модель	KSLHRY-18Y/20-63-200MZ ((415V)
Тип	Ликвидация высокого давления, с воздушным охлаждением, мобильная
Температура окружающей среды	-10°C до 40°C
Начальное давление восстановления	≤ 10 бар
Конечное давление восстановления	≤ 0 МПа
Наполнение первоначального давления	≤ 133 Pa
Заполнение последнего давления	≤ 10 бар
Высочайший вакуум	≤ 2 × 10−3 mbar
Годовой уровень утечки	≤ 0,5%
Восстановленная влага SF6	≤ 60 ppm/V
Содержание извлеченной нефти SF6	0 ppm
Режим хранения	Газ / жидкость
Давление резервуара для хранения	50 бар
Объем резервуара хранения	600 л
Мощность хранения жидкости	600 кг
Способ сжижения	Ликвидация под высоким давлением
Регенерация фильтра сушки	Регенерация активации вакуумного отопления
Силовое питание	3 фазы, 415 В, 50 Гц
Общая мощность	≤ 15 кВт
Уровень шума	≤ 75 дБ ((А)
Масса оборудования	≤ 600 кг

Компрессор SF6

Параметр	Спецификация
Тип компрессора	Свинцовый двигатель с воздушным охлаждением
Теоретическое смещение	6 м3/ч
Максимальное давление разряда	30 бар
Допустимое давление разряда	28 бар
Минимально допустимое всасывающее давление	50 мбар
Максимально допустимое всасывающее давление	5 бар
Максимальная температура выхлопных газов	130°С
Мощность компрессора	2.2 кВт

Вакуумный насос

Параметр	Спецификация
Скорость перекачки	40 м3/ч
Высочайший вакуум	≤ 0,1 mbar
Сила	2.2 кВт

Резервуар

Параметр	Спецификация
Категория контейнеров	Тип II
Структурное давление	39 бар
Конструкционная температура	100°С
Объем	600 л
Мощность хранения жидкости	600 кг

Рабочий принцип

KSLHRY-18Y/20-63-200MZ ((415V) сочетает в себеКомпрессор SF6, вакуумный насос, емкость для хранения, система фильтрации, система сушки, клапаны и измерительные приборы.

Во время восстановления SF6 компрессор увеличивает давление восстановленного газа.газ сжижен под высоким давлением и хранится в емкости для хранения 600 л.

В то же время система фильтрации и сушки помогает удалитьвлага и твердые частицыво время обращения с газом.

Впоследствии система может использовать накопленный SF6 для заполнения газа или передать SF6 во внешние баллоны через схему заполнения высоким давлением.

Автоматическое управление ПЛК

Система управления PLC с сенсорным экраном обеспечивает специальные режимы работы для различных процедур обработки SF6.

KSLHRY-18Y/20-63-200MZ ((415V) подходит для обработки газа SF6 во время:

• Установка и ввод в эксплуатацию ГИС
• Содержание ГИС
• Обслуживание SF6 выключателя
• Содержание подстанции
• Производство электрооборудования SF6
• Восстановление и хранение газа SF6
• Наполнение цилиндров SF6
• Замена и капитальный ремонт электрооборудования

Он особенно подходит для приложений, требующихФункции хранения SF6 большой емкости и комплексной обработки газа.

Стандартный пакет включает:

• 1 × SF6 Устройство для восстановления газа
• 1 × Руководство пользователя
• 1 × Свидетельство о соответствии
• 1 × 5 м двойной слой стальной проволоки с плетённым шлангом с самозапечатывающимся соединителем DN20 и цилиндрическим соединителем шарикового клапана
• 1 × 10 м двойной слой стальной проволоки резиновый шланг с самозапечатывающимися разъемами DN20
• 10 × M27 × 1,5 уплотнительных уплотнений
• 10 × M36 × 2 уплотнительных уплотнителей
• 1 × M36 × 2 женские нитки на M27 × 1,5 мужских нитей адаптер
• 1 × английский ключ
• 1 × Дождезащитное покрытие

Шланги, разъемы и адаптеры также могут быть настроены в соответствии с GIS клиента, выключателем или интерфейсом оборудования SF6.

KSTONE специализируется наОборудование для восстановления, обработки, испытаний и обработки газа SF6для передачи и распределения электроэнергии.

Наши системы восстановления SF6 предназначены для различных мощностей оборудования и эксплуатационных требований, от портативных агрегатов восстановления до автоматических систем обслуживания SF6 большой мощности.

Для проектов, требующих индивидуальной конфигурации, KSTONE может предоставить решения на основе:

• Вместимость газа SF6
• Скорость восстановления
• Объем резервуара
• Электрическое питание
• Требования к вакууму
• Требования к заполнению газом
• Интерфейсы ГИС и выключателей
• Автоматическая или ручная работа

Свяжитесь с KSTONE, чтобы обсудить ваши требования к восстановлению газа SF6.

Для полного решения для обработки газа SF6 вас также могут заинтересовать:

SF6 Системы восстановления газа
Исследуйте различные конфигурации восстановления, пылесосания, заполнения и хранения.

Газоанализаторы SF6
Измерять чистоту, влажность и продукты разложения SF6 после технического обслуживания или восстановления газа.

Детекторы утечек SF6
Установление места утечки SF6 из ГИС, выключателей, клапанов и другого оборудования SF6.

SF6 Вакуумные насосные системы
Специальные вакуумные решения для эвакуации электрооборудования SF6.

Оборудование для смешивания и зарядки газов SF6/N2
Для применений, требующих контролируемого смешивания и заполнения газов SF6/N2.

Он предназначен для извлечения, хранения, пылесосания, заполнения и обработки газа SF6 из ГИС, выключателей и другого электрического оборудования, изолированного от SF6.

Система оснащена600 литровый резервуарс заявленной емкостью хранения жидкости до 600 кг.

Да, система использует высокоточный компрессор SF6 для передачи извлеченного SF6 во внешние баллоны.

Нет, он используетс воздушным охлаждениемконструкция и не требует внешнего источника воды.

Да, система использует ПЛК с сенсорным экраном и обеспечивает автоматические режимы работы для вакуумного насоса, восстановления, заполнения и заполнения цилиндров.

Да, шланги, адаптеры и разъемы могут быть сконфигурированы в соответствии с GIS или интерфейсом выключателя.

Стандартная конфигурация использует3-фазное питание 415В, 50 Гц.

Я ищуСистема восстановления газа SF6 600Lдля технического обслуживания ГИС, обслуживания выключателей или подстанций?

Отправьте нам напряжение оборудования, количество газа SF6, требуемую емкость хранения, питание и интерфейс подключения.KSTONE может рекомендовать подходящую конфигурацию восстановления SF6 и обработки газа для вашего приложения.

Модель: KSLHRY-18Y/20-63-200MZ ((415V)

Свяжитесь с KSTONE для получения технических характеристик, котировки и индивидуальной конфигурации.
