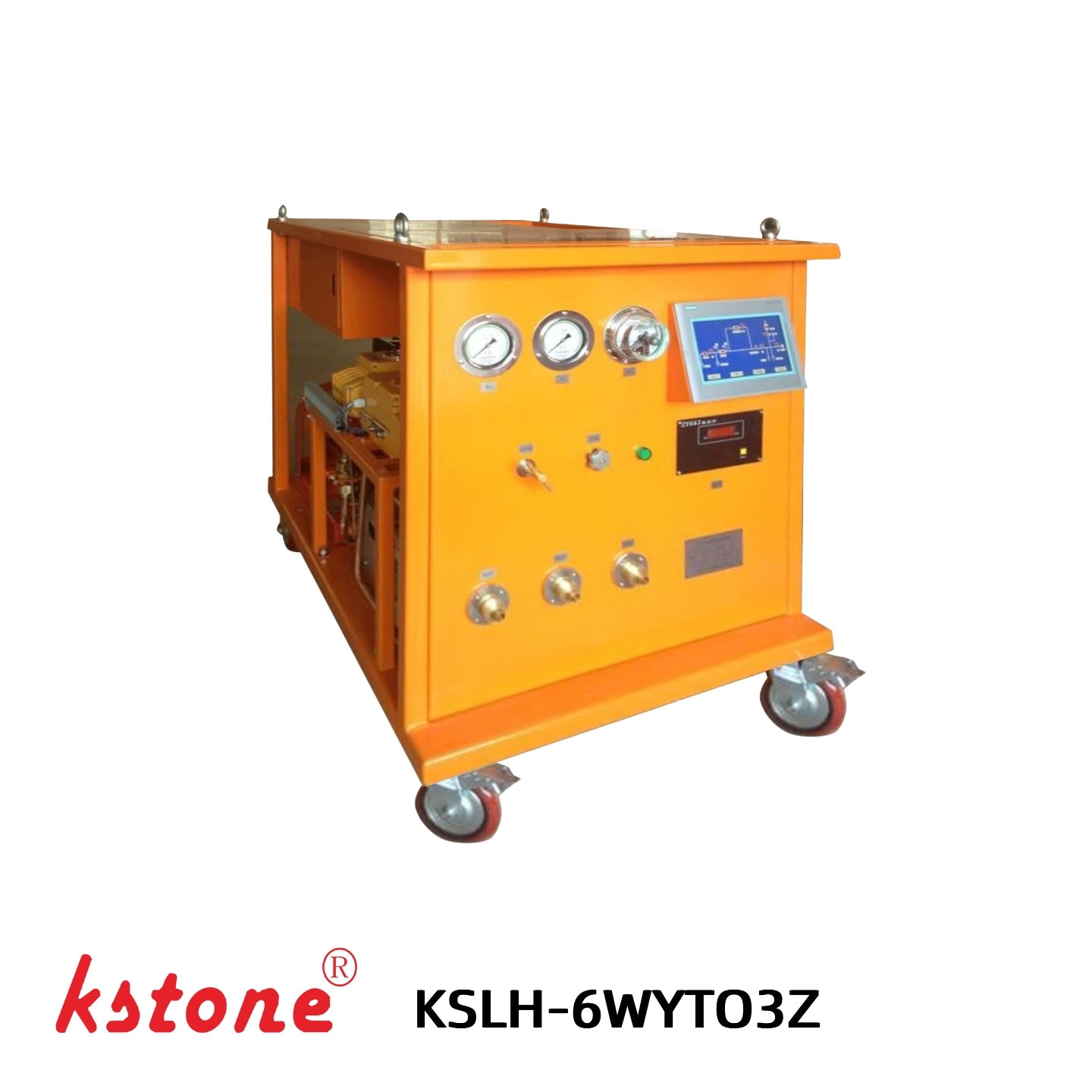

KSLH-6WYTO3Z

Полностью автоматическая система SF6 для восстановления газа, пылесосания и наполнения

Сжижение под высоким давлением · Бесмасляный компрессор · Автоматическое управление ПЛК · Регенеративная сушка и фильтрация

ВKSLH-6WYTO3Z Полностью автоматическая система SF6 для восстановления, пылесосания и заполнения газаэто мобильное устройство обработки газа SF6, предназначенное для восстановления, сжижения под высоким давлением, вакуумной эвакуации и пополнения газа SF6, используемого в ГИС,электрические выключатели и другое электрическое оборудование, изолированное SF6.

Система сочетает в себе:Компрессор SF6 без масла 6 м3/ч, технология сжижения под высоким давлением,Вакуумный насос 25 м3/ч, регенеративная сушка и фильтрация, 10-дюймовый сенсорный экран с ПЛК и внешняя система взвешивания в одном интегрированном устройстве.

С полностью автоматическим управлением, воздушно-охлажденной работой и мобильной конструкцией тележки, KSLH-6WYTO3Z подходит как для производителей электрооборудования, так и для обслуживания и технического обслуживания SF6 на месте.

Ключевые особенности

Полностью автоматическое управление ПЛК

KSLH-6WYTO3Z оснащен10-дюймовый сенсорный экран PLCдля централизованного контроля и мониторинга.

На сенсорном экране отображается процесс работы и ключевые параметры, помогающие операторам управлять восстановлением SF6, вакуумной эвакуацией и заполнением с меньшим количеством ручного вмешательства.

• 10-дюймовый сенсорный экран PLC
• Автоматическое управление процессом
• Отображение рабочего состояния в режиме реального времени
• Настройка и мониторинг параметров
• Отображение давления в mbar и барах

Сплавление SF6 под высоким давлением

Система используетконструкция сжижения под высоким давлениемдля извлечения газа SF6 и сжижения его для эффективного хранения в внешней баллоне.

Максимальное разрядное давление безмасляного компрессора SF6 достигает50 бар, обеспечивающее достаточное давление для сжижения SF6 под высоким давлением.

SF6 Газ → Сжатие → Фильтрация и сушка → Сжижение под высоким давлением → Складный цилиндр

Сжигатель SF6 без масла

Система использует выделенныйнемасляный компрессор SF6с теоретическим смещением6 м3/чи максимальное давление разряда50 бар.

Конструкция сжатия без масла помогает предотвратить попадание смазочного масла в газовую цепь SF6 во время восстановления.

Это особенно подходит для применений, где важно поддерживать качество извлеченного SF6 газа.

Регенеративная сушка и фильтрация

Интегрированная система сушки и фильтрации помогает уменьшитьзагрязнение влагой и частицамиво время восстановления газа SF6.

Фильтр для сушки используетактивация нагрева вакуумом регенерация, что позволяет регенерировать и повторно использовать фильтр.

Система предназначена для достижения восстановленного уровня влаги SF6:

≤ 60 ppm/V

Внешняя система взвешивания

Внешняя система взвешивания обеспечивает диапазон взвешивания0 ‰ 120 кг.

Операторы могут контролировать вес цилиндра непосредственно через сенсорный экран и использовать:

• Весы таре
• Отображение веса в реальном времени
• Автоматическое отключение

Это позволяет оператору контролировать количество газа SF6, передаваемого во время заполнения, и помогает предотвратить переполнение.

Эвакуация в глубоком вакууме

Система оснащенаВакуумный насос 25 м3/чс абсолютным вакуумом≤ 1 мбар.

Вакуумная система может использоваться для вывода воздуха и влаги из оборудования SF6 перед заполнением газом.

Указанный максимальный вакуум всей вакуумной системы может достигать:

≤1 мбар

Дизайн с воздушным охлаждением и мобильным оборудованием

KSLH-6WYTO3Z принимаетконструкция с воздушным охлаждением, исключая необходимость внешнего источника охлаждающей воды.

Мобильная конструкция тележки оснащена вращающимися и фиксированными колесами для удобного передвижения и позиционирования во время полевой службы.

Это делает систему подходящей для:

• Содержание подстанции
• Обслуживание ГИС
• Техническое обслуживание выключателей
• Восстановление полевого газа SF6
• Установка электрооборудования

Что такое система восстановления газа SF6?

- Что?Система восстановления газа SF6Специализированное оборудование, используемое для безопасного извлечения, хранения и повторного использования газа гексафторида серы (SF6) из электрооборудования во время технического обслуживания, установки и обслуживания.

SF6 широко используется в качестве изоляционной и дуговой среды в:

• Газоизолированные коммутаторы (ГИС)
• Переключатели SF6
• Газоизолированные линии (GIL)
• Электрическое оборудование высокого напряжения
• Оборудование подстанции

Во время технического обслуживания газ СФ6 должен быть извлечен, а не выделен непосредственно в атмосферу.

Полная система обработки газа SF6 может выполнять несколько основных операций, в том числе:

Восстановление → Фильтрация и сушка → Сжижение → Хранение → Вакуумная эвакуация → Пополнение

KSLH-6WYTO3Z интегрирует эти основные функции в одну мобильную систему.

Как работает KSLH-6WYTO3Z

1. SF6 Восстановление газа

Газ SF6 извлекается из электрического оборудования и передается в систему восстановления.

ВКомпрессор SF6 без масла 6 м3/чсжимает восстановленный газ.

2. Сушка и фильтрация

Во время процесса восстановления газ проходит через интегрированную систему сушки и фильтрации.

Система помогает устранить:

• Уровень влаги
• Твердые частицы

Регенеративный фильтр сушки может быть активирован с помощью вакуумного нагрева для повторного использования.

3. Сжижение под высоким давлением

Сжатый газ SF6 дополнительно подвергается давлению для сжижения под высоким давлением.

Затем сжиженный SF6 можно перенести на внешний цилиндр хранения.

4Вакуумная эвакуация.

После технического обслуживания или перед пополнением вакуумная система выводит воздух и остаточные газы из электрооборудования.

Вакуумный насос обеспечивает скорость перекачки:

25 м3/ч

с максимальным вакуумом:

≤ 1 мбар

5. SF6 Заполнение газом

После эвакуации оборудования газ SF6 может быть передан из цилиндра хранения в электрооборудование.

Внешняя система взвешивания постоянно контролирует вес цилиндра.

Функция автоматического отключения может остановить процесс заполнения в соответствии с заранее установленными условиями работы.

Технические спецификации

Спецификации основных компонентов

Контроль и мониторинг

10-дюймовый PLC сенсорный экран

Интегрированный 10-дюймовый сенсорный экран PLC обеспечивает централизованный интерфейс для работы и мониторинга системы обработки газа SF6.

Главный интерфейс

Основной интерфейс предоставляет обзор операционного процесса и состояния системы.

Интерфейс настроек

Интерфейс настроек позволяет операторам настраивать параметры работы и функции управления.

Страница операции

На странице работы предоставляется информация в режиме реального времени во время восстановления SF6, вакуумной эвакуации и заполнения.

Заявления

Содержание ГИС

KSLH-6WYTO3Z может использоваться для восстановления SF6 газа, вакуумной эвакуации и пополнения во время инспекции и технического обслуживания ГИС.

SF6 Обслуживание выключателей

Система поддерживает операции по восстановлению и пополнению SF6 во время технического обслуживания и обслуживания выключателя.

Содержание подстанции

Мобильная конструкция с воздушным охлаждением делает блок подходящим для обработки SF6 на подстанциях.

Установка электрооборудования

Вакуумная система может выводить воздух и остаточные газы перед заполнением SF6 во время установки и ввода в эксплуатацию.

SF6 Хранение и переработка газа

Восстановленный СФ6 может быть сжижен под высоким давлением и передан во внешние баллоны для временного хранения и последующего повторного использования.

KSLH-6WYTO3Z против DILO Piccolo L030R02

Практическая альтернатива DILO для обработки газа SF6

Ищете альтернативу DILO Piccolo L030R02?
KSLH-6WYTO3Z обеспечивает сопоставимое интегрированное решение для восстановления, сжижения, вывода и заполнения газа SF6,при этом предлагая более мощный нефтяной компрессор и более большой 10-дюймовый сенсорный экран PLC с полностью автоматической работой.

KSTONE предоставляет гибкие конфигурации для клиентов, ищущих альтернативу сервисным тележкам DILO SF6, включая индивидуальную емкость компрессора, конфигурацию цилиндров хранения,функции питания и управления.

Стандартные аксессуары

DN8 SF6 Наполнительный шланг

• Длина: 3 м
• Подключение: G5/8
• Один конец предназначен для подключения к цилиндру SF6

Шланг высокого давления DN20

• Количество: 2 шт.
• Длина: по 5 м
• Оснащенные самозапечатывающими клапанами DN20

Руководство по эксплуатации

• Руководство по эксплуатации на английском языке
• Китайское руководство по эксплуатации

Разработан для обслуживания SF6 на месте

KSLH-6WYTO3Z объединяет основные функции, необходимые для обслуживания оборудования SF6, в одном интегрированном мобильном устройстве.

Восстановление

Эффективное извлечение газа SF6 из электрического оборудования.

Фильтрация и сушка

Уменьшение загрязнения влагой и твердыми частицами во время восстановления газа.

Ликвидация

Сжижение под высоким давлением для эффективного хранения SF6.

Просовывание

Глубокая вакуумная эвакуация перед пополнением SF6.

Наполнение

Контролируемая наполнитель SF6 с внешним взвешиванием цилиндра.

Почему выбрать KSTONE KSLH-6WYTO3Z?

01. Сжатие SF6 без масла

Помогает минимизировать загрязнение масла в газовой цепи SF6.

02. Сжижение под высоким давлением

Позволяет эффективно восстанавливать и сжижать газ SF6 для хранения.

03. Регенеративный фильтр сушки

Регенерация вакуумным нагревом позволяет повторно использовать фильтр сушки.

04Полностью автоматическая работа.

Управление на основе ПЛК упрощает операции по восстановлению, пылесосу и заполнению SF6.

05Интегрированное взвешивание

Система внешнего взвешивания весом 120 кг с тарой и функциями автоматического отключения.

06Конструкция с воздушным охлаждением

Не требуется внешний источник охлаждающей воды.

07Мобильная структура

Поворачивающиеся и фиксированные колеса облегчают передвижение и позиционирование во время проповеднического служения.

08Интегрированные функции службы SF6

Восстановление, сушка и фильтрация, сжижение, вакуумная эвакуация и заполнение интегрированы в одну систему.

Типичный рабочий процесс службы SF6

01 ️ связаться

Подключите к системе оборудование SF6 и цилиндр хранения.

↓

02 Выздоравливать

Газ SF6 восстанавливается с помощью безмасляного компрессора.

↓

03 ️ Фильтр и сушка

Уменьшить влажность и загрязнение частицами.

↓

04 Сжигать и хранить

Сжигать извлеченный SF6 под высоким давлением и переносить его в цилиндр хранения.

↓

05 Вакуум

Эвакуируйте электрооборудование перед пополнением.

↓

06 ️ Пополнение

Заправка SF6 газом при одновременном контроле массы баллона через внешнюю систему взвешивания.

Часто задаваемые вопросы

Для чего используется KSLH-6WYTO3Z?

KSLH-6WYTO3Z - это полностью автоматическая система обработки SF6 газа, предназначенная для восстановления SF6 газа, сжижения под высоким давлением, вакуумной эвакуации и пополнения GIS,электрические выключатели и другое электрическое оборудование, изолированное SF6.

Компрессор SF6 без масла?

Да, система использует специальныйКомпрессор SF6 без масла 6 м3/чс максимальным давлением разряда 50 бар.

Система требует охлаждающей воды?

No KSLH-6WYTO3Z использует конструкцию с воздушным охлаждением и не требует внешнего источника охлаждающей воды.

Может ли система автоматически прекратить заправку?

Да, внешняя система взвешивания 120 кг поддерживает взвешивание тары и автоматическое отключение.

Какова емкость вакуумного насоса?

Вакуумный насос имеет скорость перекачки25 м3/чи абсолютный вакуум≤ 1 мбар.

Можно ли регенерировать фильтр для сушки?

Да, фильтр для сушки используетактивация нагрева вакуумом регенерация, что позволяет повторную регенерацию и использование.

С какими газами может справиться система?

KSLH-6WYTO3Z специально разработан дляПриложения для обработки газов SF6.

Систему можно настроить?

KSTONE предоставляет индивидуальные решения для обработки SF6 газа в соответствии с конфигурацией оборудования, требованиями к цилиндрам хранения, питанием и условиями применения.

Запросите предложение на KSLH-6WYTO3Z.

Я ищуполностью автоматическая система восстановления газа SF6для ГИС, обслуживания выключателей или подстанций?

KSTONE может предоставить оборудование для восстановления, пылесосания и заполнения SF6 газа с индивидуальной конфигурацией в соответствии с вашим приложением.

Свяжитесь с KSTONE для получения технических спецификаций, предложений и вариантов настройки.
