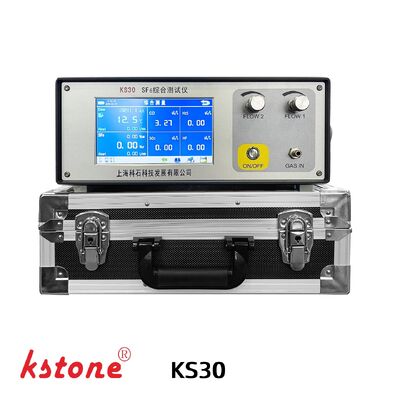

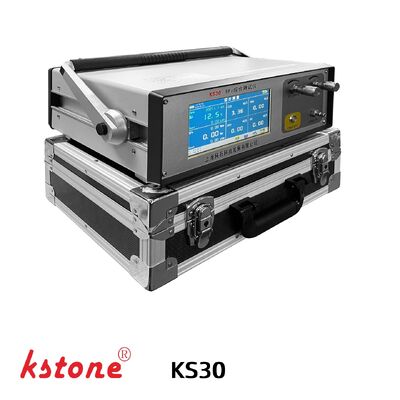

Модульный настраиваемый газовый анализатор SF6 с диапазоном температуры росы от -80°C до +20°C для комплексного анализа многопараметров
| Место происхождения | Шанхай |
|---|---|
| Фирменное наименование | KSTONE |
| Сертификация | ISO9000 |
| Номер модели | KS30 |
| Документ | KS30 SF6 ANALYZER.pdf |
| Количество мин заказа | 1 |
| Цена | $10000-15000 |
| Упаковывая детали | Коробка коробки деревянная |
| Время доставки | 15 рабочих дней |
| Условия оплаты | Т/Т |
| Поставка способности | 1000 единиц в год |
Подробная информация о продукте
| Диапазон точек росы | от -80°С до +20°С | Поддерживаемые единицы | Точка росы, ppmv и т. д. |
|---|---|---|---|
| Точность | ±1°С | Разрешение | 0,1°С / 0,1 промилле |
| Выделить | Модульный газовый анализатор SF6,Настраиваемый SF6 газопробиватель,Анализатор SF6 с точкой росы |
||
Характер продукции
Комплексный анализатор SF6 серии KS30
Комплексный анализатор SF6 серии KS30 представляет собой модульную многофункциональную систему анализа газов, предназначенную для тестирования качества газа SF6 в электроэнергетике. Прибор объединяет измерение влажности SF6, анализ чистоты SF6 и обнаружение газа разложения SF6 на одной портативной платформе.
Большинство моделей KS30 представляют собой модульные индивидуальные конфигурации. Shanghai Kstone предлагает индивидуальные решения в соответствии с различными требованиями клиентов и сценариями применения.
Являясь участвующей в разработке китайских стандартов электроэнергетики DL/T 1366-2023 (элегаз для электрооборудования) и DL/T 1353-2024 (технические спецификации для систем обращения с элегазом), серия KS30 разработана для удовлетворения практических требований обслуживания КРУЭ, ввода в эксплуатацию подстанций и управления качеством газа SF6.
Основные функции
Измерение влажности SF6
- Тестирование точки росы
- преобразование ppmv
- Анализ следов влаги
- ГИС-мониторинг влажности газа
Анализ чистоты SF6
- Тестирование концентрации SF6
- Проверка качества газа
- Приемка нового газа
- Анализ газовой смеси
Обнаружение газа разложения SF6
- Мониторинг SO2
- Обнаружение H2S
- Анализ CO
- ВЧ обнаружение
- Оценка разложения дуги
Технические характеристики
Анализ влажности SF6
| Элемент | Спецификация |
|---|---|
| Диапазон точки росы | от -80°С до +20°С |
| Поддерживаемые единицы | Точка росы, ppmv и т. д. |
| Точность | ±1°С |
| Разрешение | 0,1°С / 0,1 промилле |
| Расход газа | 0,25-0,35 л/мин |
| Расходомер | Электронный массовый расходомер |
| Измерение давления | 0-1,0 МПа |
| Защита зонда | Спеченный фильтр из нержавеющей стали |
Время ответа
| Состояние | Время ответа |
|---|---|
| +20 -> -20°C Td | 5 с [63%], 45 с [90%] |
| -20 -> -60°C Td | 10 с [63%], 240 с [90%] |
Анализ чистоты SF6
| Элемент | Спецификация |
|---|---|
| Диапазон измерения | 0-100% SF6 |
| Точность и повторяемость | ±0,1% |
| Время ответа | 30 с |
| Влияние потока | Независимость от потока газа |
Анализ газа разложения SF6
| Газ | Диапазон | Точность |
|---|---|---|
| H2S | 0-200 частей на миллион | ≤±0,5% |
| SO2 | 0-100 частей на миллион | ≤±0,5% |
| СО | 0-1000 частей на миллион | ≤±0,5% |
| ВЧ | 0-10 частей на миллион | ≤±0,5% |
Дополнительные параметры
| Элемент | Спецификация |
|---|---|
| Чувствительность | 0,1 ч/млн |
| Повторяемость | ≤±1% |
Общие характеристики
| Элемент | Спецификация |
|---|---|
| Источник питания | 220 В переменного тока ±10 %, 50 Гц |
| Функция батареи | AC/DC двойного назначения с защитой от перезаряда |
| Непрерывная работа | ≥5 часов |
| Температура хранения | от -40°С до +70°С |
| Рабочая температура | от -30°С до +60°С |
| Диапазон давления | 0-20 бар |
| Хранение данных | 200 записей |
| Выходной интерфейс | USB 1.1 |
| Программное обеспечение | Стандартное программное обеспечение для управления с возможностью печати отчетов |
| Дополнительные инструменты | Набор инструментов для преобразования влажности |
| Размеры | 132*283*308 мм |
Выбор модели серии KS30
| Модель | Чистота | Точка росы | SO2 | H2S | СО | ВЧ | Восстановление газа |
|---|---|---|---|---|---|---|---|
| КС30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| КС30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| КС30-3 | ✔ | ✔ | ✔ | ||||
| КС30-Т | ✔ | ✔ | ✔ | ||||
| КС30-ТС | ✔ | ✔ | ✔ | ✔ | |||
| КС30-CS | ✔ | ✔ | |||||
| КС30-4 | ✔ | ✔ | ✔ | ✔ | |||
| КС30-С3 | ✔ | ✔ | ✔ | ✔ | |||
| КС30-С4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| КС30-С | ✔ | ||||||
| КС30-Р-* | ✔ |
Описание интерфейса прибора
| Нет. | Функция |
|---|---|
| 1 | Область отображения точки росы |
| 2 | Область отображения чистоты |
| 3 | CO Чтение |
| 4 | SO2 Чтение |
| 5 | Чтение H2S |
| 6 | Возвратный ключ |
| 7 | Ключ хранения |
| 8 | Распечатать ключ |
| 9 | Чистящий ключ |
| 10 | Калибровочный ключ |
| 11 | Температура окружающей среды и влажность |
Ключевые особенности
Модульный индивидуальный дизайн
Большинство моделей KS30 поддерживают гибкую модульную конфигурацию в соответствии с требованиями проекта.
Интегрированный многопараметрический анализ
Сочетает в себе тестирование влажности, чистоты и газа разложения в одном портативном приборе.
Датчики высокой точности
Используются импортные высокоточные датчики с превосходной стабильностью и повторяемостью.
Портативный полевой дизайн
Компактная конструкция, подходящая для подстанций КРУЭ и операций технического обслуживания на месте.
Электронный контроль массового расхода
Встроенный электронный массовый расходомер обеспечивает стабильный и точный отбор проб газа.
Интеллектуальное управление данными
Поддерживает хранение данных, экспорт USB и печать отчетов.
Дополнительная функция рекуперации газа
Отдельные модели поддерживают встроенную функцию рекуперации газа SF6 для экологически безопасной работы.
Сценарии применения
Электроэнергетика
- ввод в эксплуатацию ГИС
- Обслуживание выключателя
- Проверка качества газа SF6
- Обслуживание подстанций
Управление газом SF6
- Приемочные испытания нового газа
- Оценка вторичного газа
- Мониторинг очистки SF6
- Проверка газовых баллонов
Профилактическое обслуживание
- Оценка состояния изоляции
- Мониторинг распада дуги
- Диагностика неисправностей
- Техническое обслуживание по состоянию
Часто задаваемые вопросы
Какие параметры может анализировать KS30?
KS30 может измерять точку росы SF6, чистоту SF6 и газы разложения, включая SO2, H2S, CO и HF, в зависимости от конфигурации модели.
Можно ли настроить KS30?
Да. Большинство моделей KS30 представляют собой модульные индивидуальные системы, разработанные в соответствии с требованиями заказчика.
Поддерживает ли прибор добычу газа?
Некоторые модели KS30-R поддерживают встроенную функцию рекуперации газа SF6.
Подходит ли анализатор для подстанций КРУЭ?
Да. Серия KS30 специально разработана для проверки КРУЭ и обслуживания электропитания.
Можно ли экспортировать данные измерений?
Да. Анализатор поддерживает экспорт данных через USB, печать отчетов и внутреннее хранение данных.
Включает ли анализатор программное обеспечение для управления?
Да. В комплект входит стандартное программное обеспечение управления с возможностью печати отчетов и инструментами преобразования влажности.
Альтернатива ДИЛО3-038Р-Р602
|
|
КС30 |
КС30-6 |
3-038Р-Р602 |
|
Измерение чистоты |
✓ |
✓ |
✓ |
|
Измерение влажности |
✓ |
✓ |
✓ |
|
SO₂ Измерение |
✓ |
✓ |
✓ |
|
H₂S |
✓ |
✓ |
✓ |
|
СО |
✓ |
✓ |
✓ |
|
ВЧ |
× (Доступно настраиваемое) |
✓ |
✓ |
|
Восстановление газа |
×(Доступна настройка) |
×(Доступна настройка) |
✓ |
|
|
|
|
|
|
Измерение чистоты SF6 |
|
|
|
|
Диапазон измерения |
0~100 об.% |
0~100 об.% |
0~100 об.% |
|
Точность измерения |
±0,1 об.% |
±0,1 об.% |
±0,5 об.% |
|
Точка росы Измерение |
|
|
|
|
Диапазон измерения |
-80 ~ +20°С Точка росы |
-80 ~ +20°С Точка росы |
-60 ~ +20°С Точка росы |
|
Точность измерения |
±1℃ |
±1℃ |
±2℃(>-40℃)/±3℃(<-40℃) |
|
SO₂Измерение |
|
|
|
|
Диапазон измерения |
0~100 частей на миллион |
0~100 частей на миллион |
0~100 частей на миллион |
|
Точность измерения |
≤±0,5% полной шкалы |
≤±0,5% полной шкалы |
≤±2% полной шкалы |
|
ЧАС₂С Измерение |
|
|
|
|
Диапазон измерения |
0~200 частей на миллион |
0~200 частей на миллион |
0~100 частей на миллион |
|
Точность измерения |
≤±0,5% полной шкалы |
≤±0,5% полной шкалы |
≤±2% полной шкалы |
|
СОИзмерение |
|
|
|
|
Диапазон измерения |
0~1000 частей на миллион |
0~1000 частей на миллион |
0~500 частей на миллион |
|
Точность измерения |
≤±0,5% полной шкалы |
≤±0,5% полной шкалы |
≤±2% полной шкалы |
|
ВЧИзмерение |
|
|
|
|
Диапазон измерения |
/ |
0~10 частей на миллион |
0~10 частей на миллион |
|
Точность измерения |
/ |
≤±0,5% полной шкалы |
≤±10% полной шкалы |
|
|
|
|
|
|
Расход газа |
0,25～0,35л/мин |
0,25～0,35л/мин |
20 л/ч (SF6)≈ 0,33 л/мин |
|
Допустимое давление газа на входе |
|
|
|
|
Хранение данных |
200 единиц |
200 единиц |
500 единиц |
|
Интерфейс данных |
USB |
USB |
USB/ЛВС/БЛВС |
|
Рабочая температура |
-30°С~+60°С |
-30°С~+60°С |
-10 °С ~ +50 °С |
Почему стоит работать с KSTONE
- Профессиональный производитель оборудования для обнаружения газа
- Обширный опыт применения HVAC и SF6
- Поддержка OEM и индивидуальных решений
- Быстрый технический ответ
- Стабильное качество продукции промышленного уровня
- Глобальный опыт экспорта B2B
Свяжитесь с нами сегодня, чтобы узнать цены на комплексный анализатор SF6 серии KS30, технические характеристики и индивидуальные решения.
