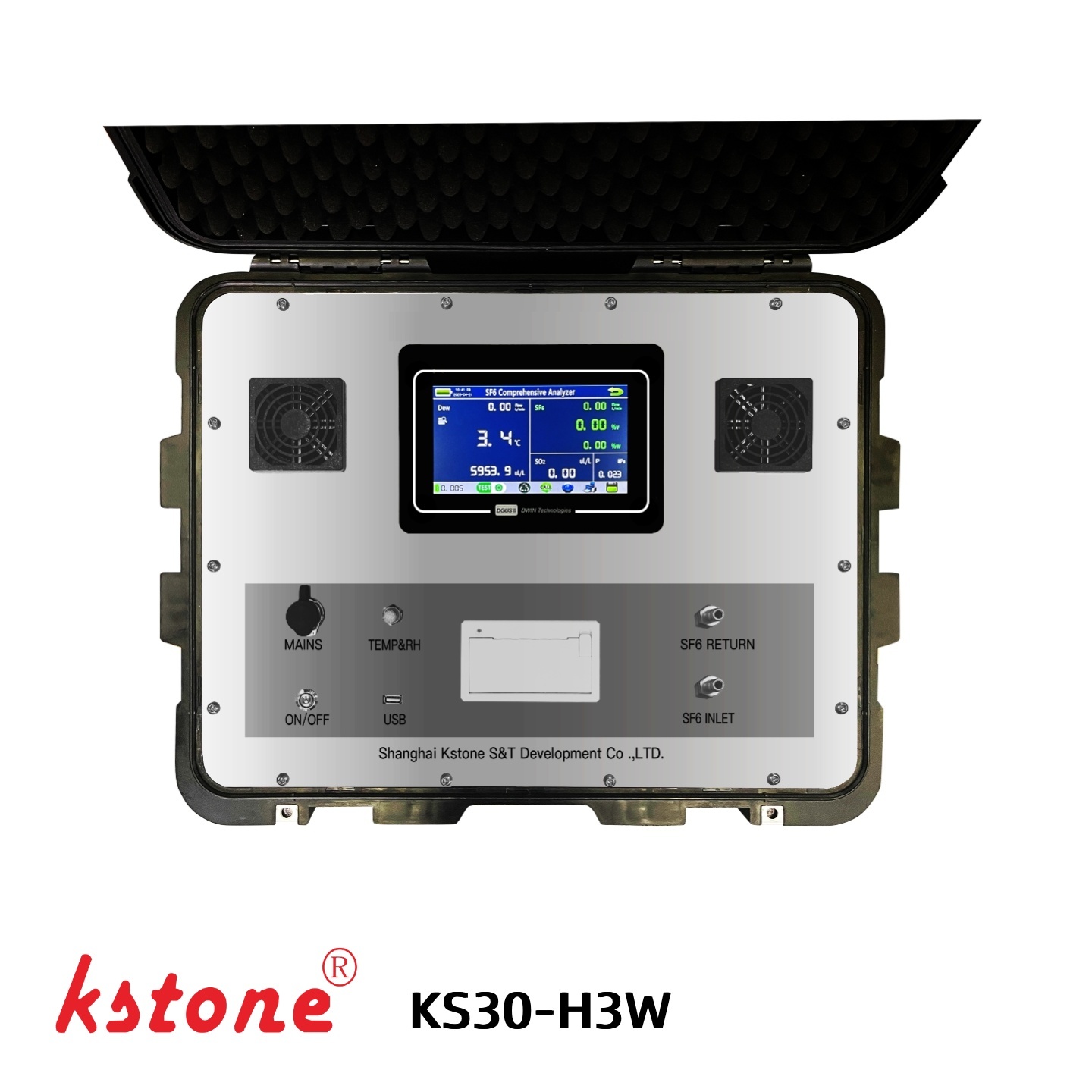

Многопараметрический анализатор изоляционной среды KS30-H3W для экологически чистых распределительных устройств

Измерение следовых количеств SF₆, кислорода и точки росы для распределительных устройств с изоляцией N₂ и сухим воздухом

Анализатор KSTONE KS30-H3W представляет собой многопараметрический анализатор изоляционной среды, предназначенный для тестирования качества газа в экологически чистых распределительных устройствах с использованием N₂ или сухого воздуха в качестве изоляционной среды.

Анализатор объединяет измерение следовых количеств SF₆, измерение кислорода (O₂) и измерение точки росы в одном портативном приборе. Он может идентифицировать различные среды изоляционного газа, измеряя концентрацию кислорода, что делает его пригодным как для распределительных устройств с изоляцией N₂, так и с изоляцией сухим воздухом.

Благодаря импортным высокопроизводительным датчикам, высокоскоростному микропроцессору, цветному сенсорному экрану и интегрированной системе контроля расхода газа, KS30-H3W обеспечивает быстрое и удобное полевое измерение для производителей силового оборудования, подстанций, групп технического обслуживания и поставщиков услуг электротехнического тестирования.

Основные функции измерения

Измерение следовых количеств SF₆

KS30-H3W может обнаруживать следовые количества SF₆ в экологически чистых распределительных устройствах.

• Диапазон измерения: 0–3000 ppm
• Разрешение: 0,1 ppm
• Время отклика: ≤30 с

Измерение следовых количеств SF₆ может использоваться для мониторинга возможного загрязнения SF₆ или остаточного SF₆ в системах изоляционного газа, где N₂ или сухой воздух используются в качестве основной изоляционной среды.

Измерение кислорода

Анализатор поддерживает два диапазона измерения O₂ в зависимости от изоляционной среды.

Для распределительных устройств с изоляцией N₂

• Диапазон O₂: 0–1%

Для распределительных устройств с изоляцией сухим воздухом

• Диапазон O₂: 0–23%

Диапазон измерения O₂ позволяет использовать прибор для различных сред экологически чистых распределительных устройств без необходимости использования отдельных анализаторов.

Измерение точки росы

KS30-H3W измеряет точку росы анализируемого газа, помогая оценить условия влажности внутри системы изоляционного газа.

• Диапазон измерения: −80 до +20 °C
• Разрешение: 0,1 °C
• Эталонная точность: ±0,5 °C

Измерение влажности особенно важно для мониторинга качества газа в герметичном электрооборудовании и выявления неблагоприятных условий влажности, которые могут повлиять на характеристики изоляции.

Один анализатор для различных экологически чистых сред распределительных устройств

Экологически чистые распределительные устройства могут использовать различные изоляционные среды в зависимости от конструкции оборудования.

KS30-H3W объединяет несколько измерений в одном приборе, позволяя пользователям тестировать:

Эта многопараметрическая конфигурация снижает необходимость в использовании отдельных измерительных приборов для различных измерений качества газа.

Как работает KS30-H3W

Во время измерения анализируемый газ подается в анализатор через пробоотборное соединение.

Интегрированная система контроля расхода газа помогает поддерживать стабильные условия отбора проб, в то время как внутренние датчики одновременно измеряют необходимые параметры газа.

Процесс измерения

Распределительное устройство → Отбор проб газа → Стабилизация потока → Многопараметрическое измерение → Отображение результатов → Сохранение данных

Прибор может одновременно предоставлять информацию о:

• Концентрации следовых количеств SF₆
• Концентрации кислорода
• Точке росы

Результаты измерений отображаются непосредственно на цветном сенсорном экране для удобства полевой эксплуатации.

Ключевые особенности

1. Многопараметрическое измерение

SF₆, O₂ и точка росы могут измеряться с помощью одного интегрированного анализатора, что сокращает количество приборов, необходимых для полевых испытаний.

2. Предназначен для распределительных устройств с изоляцией N₂ и сухим воздухом

Два диапазона измерения O₂ поддерживают различные применения изоляционных сред:

• 0–1% O₂ для распределительных устройств с изоляцией N₂
• 0–23% O₂ для распределительных устройств с изоляцией сухим воздухом

3. Обнаружение следовых количеств SF₆

Прибор измеряет следовые количества SF₆ в диапазоне от 0 до 3000 ppm с разрешением 0,1 ppm.

4. Быстрый отклик измерения

Анализатор предназначен для быстрого полевого тестирования, при этом измерения SF₆, O₂ и состава газа откликаются в течение примерно 30 секунд при заданных условиях.

5. Интегрированный контроль расхода

Встроенный клапан стабилизации давления и электронный расходомер помогают поддерживать стабильные условия анализируемого газа во время измерения.

6. Высокопроизводительные датчики

Анализатор использует высокопроизводительные импортные датчики для стабильного измерения и хорошей повторяемости.

7. Интерфейс с цветным сенсорным экраном

Цветной сенсорный экран и графический пользовательский интерфейс упрощают работу и позволяют просматривать результаты измерений и настройки прибора непосредственно на дисплее.

8. Создан для полевых испытаний

Компактный прибор весит около 3,5 кг и питается от литиевой батареи, а также поддерживает питание от сети переменного тока для гибкого использования в полевых условиях и в мастерских.

Технические характеристики

Измерение SF₆

Измерение точки росы

* Время отклика может варьироваться при различных условиях измерения. Оригинальная спецификация указывает эталонные значения 30 с и 300 с соответственно.

Азот (N₂)

Кислород (O₂) – низкий диапазон

Для распределительных устройств с изоляцией N₂

Кислород (O₂) – высокий диапазон

Для распределительных устройств с изоляцией сухим воздухом

Общие характеристики

Типичные области применения

KS30-H3W предназначен для тестирования качества газа и технического обслуживания экологически чистых электротехнических устройств.

Экологически чистые распределительные устройства

Используется для проверки состояния изоляционного газа в распределительных устройствах, использующих N₂ или сухой воздух вместо традиционных систем изоляции на основе SF₆.

Производители электротехнического оборудования

Подходит для проверки качества газа во время производства, сборки и ввода в эксплуатацию оборудования.

Подстанции

Используется для полевого осмотра и технического обслуживания электротехнического оборудования с газовой изоляцией.

Техническое обслуживание силового оборудования

Обеспечивает портативное измерение следовых количеств SF₆, кислорода и точки росы во время мероприятий по инспекции и техническому обслуживанию.

Подходит для испытательных компаний и поставщиков услуг, которым требуется компактный многопараметрический газоанализатор для полевых применений.

Почему стоит выбрать KSTONE KS30-H3W?

Множество измерений в одном приборе

Вместо использования отдельных приборов для следовых количеств SF₆, кислорода и точки росы, KS30-H3W объединяет эти измерения в одной портативной платформе.

Адаптируется к различным изоляционным средам

Два диапазона измерения O₂ позволяют использовать один и тот же анализатор как для применений с изоляцией N₂, так и с изоляцией сухим воздухом.

Практичная полевая эксплуатация

Интегрированная система контроля расхода, интерфейс с сенсорным экраном, питание от батареи и компактная конструкция делают прибор подходящим для полевых испытаний.

Быстрая оценка качества газа

Комбинация нескольких измерительных параметров позволяет пользователям получить более полную картину состояния изоляционного газа за одну операцию тестирования.

Управление данными и функции прибора

Помимо измерения газа, KS30-H3W включает несколько рабочих функций, разработанных для полевых испытаний.

К ним относятся:

• Измерение в реальном времени
• Управление питанием
• Управление временем
• Хранение файлов
• Настройка параметров
• Работа с цветным сенсорным экраном
• Графический пользовательский интерфейс

Информацию об измерениях можно просматривать непосредственно на приборе и сохранять для последующего использования.

KS30-H3W в обзоре

Часто задаваемые вопросы

Что измеряет KS30-H3W?

KS30-H3W предназначен для измерения следовых количеств SF₆, кислорода и точки росы, а также измерения N₂ в соответствии с указанной конфигурацией.

Можно ли использовать KS30-H3W как для распределительных устройств с изоляцией N₂, так и с изоляцией сухим воздухом?

Да. Прибор имеет низкий диапазон O₂ 0–1% для применений с N₂ и высокий диапазон O₂ 0–23% для применений с сухим воздухом.

Зачем измерять следовые количества SF₆ в экологически чистых распределительных устройствах?

Когда N₂ или сухой воздух используются в качестве основной изоляционной среды, измерение следовых количеств SF₆ может помочь выявить наличие остаточного или загрязняющего SF₆ в газовой системе.

Каков диапазон измерения точки росы?

Диапазон измерения точки росы составляет −80 до +20 °C с разрешением 0,1 °C.

Можно ли использовать прибор для полевых испытаний?

Да. KS30-H3W разработан как портативный анализатор и поддерживает работу от литиевой батареи, а также питание от сети переменного тока 100–240 В.

Какие отрасли могут использовать KS30-H3W?

Типичные пользователи включают энергетические компании, производителей распределительных устройств, компании по электротехническому тестированию, подрядчиков по техническому обслуживанию и другие организации, занимающиеся инспекцией экологически чистых распределительных устройств.
