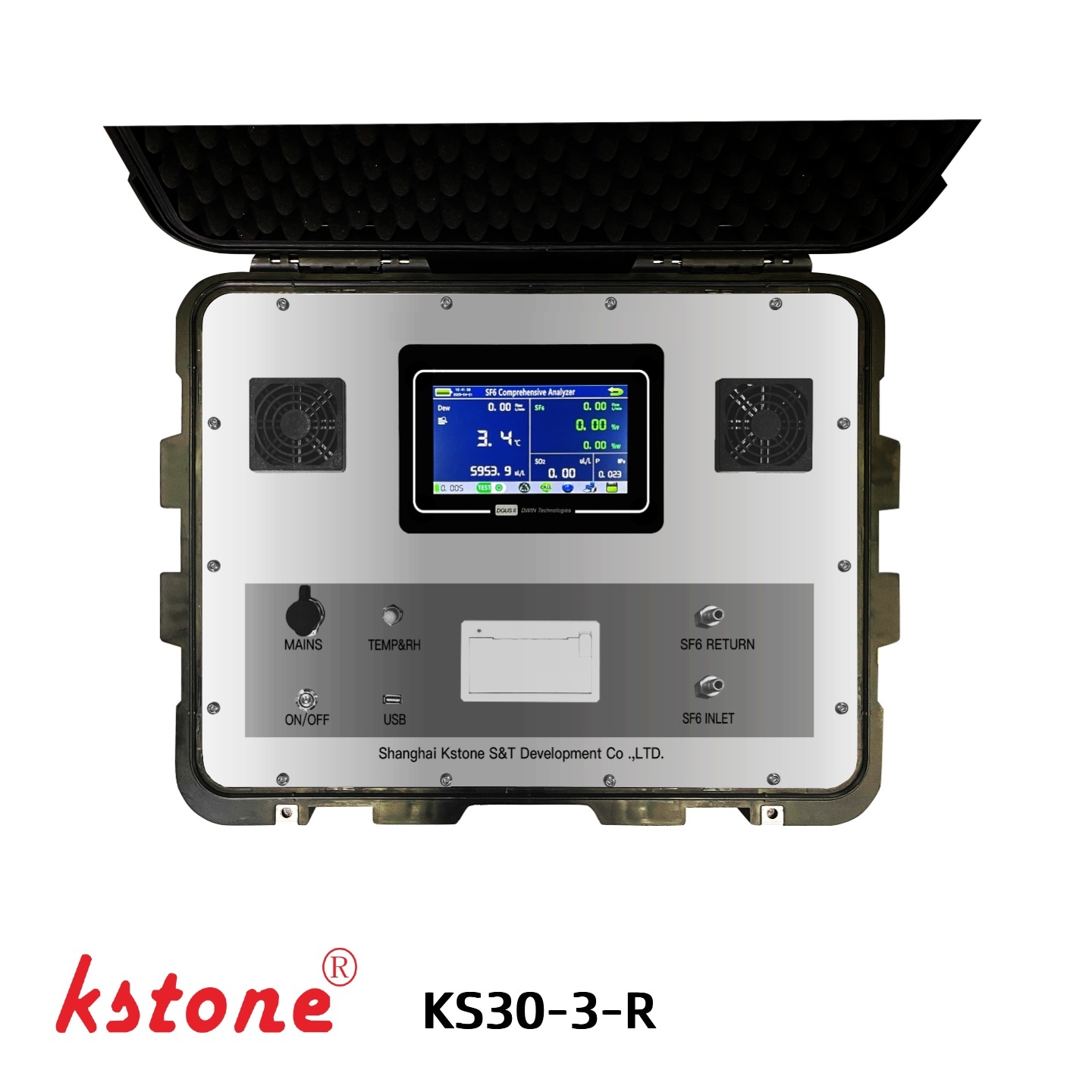

Анализатор точки росы, чистоты и SO₂ SF₂ с рекуперацией

КС30-3-Р

Измерение качества газа SF₆ «3 в 1» с рекуперацией газа

КСТОН КС30-3-Рпортативный газоанализатор SF₆, предназначенный для комплексного тестирования качества газа и восстановления газа при обслуживании электрооборудования.

Прибор сочетает в себе три основных измерения качества газа SF₆:

• SF₆ точка росы / влажность
• Чистота SF₆
• продукты разложения SO₂

Встроенная функция рекуперации газа позволяет восстановить протестированный SF₆ после измерения, помогая снизить ненужные выбросы SF₆ во время плановых проверок и технического обслуживания.

KS30-3-R подходит дляКРУЭ, элегазовые выключатели, распределительные устройства с элегазовой изоляцией и другое электрооборудование, заполненное элегазом..

Ключевые особенности

1. Трехпараметрический анализ газа SF₆.

KS30-3-R объединяет три часто используемых теста качества газа SF₆ в одном портативном приборе:

Точка росы + чистота SF₆ + SO₂

Это позволяет операторам оценивать уровень влажности, концентрацию SF₆ и состояние продуктов разложения газа без использования отдельных анализаторов.

2. Широкий диапазон измерения точки росы.

Модуль измерения влажности обеспечивает диапазон измерения точки росы:

от -80°С до +20°С

Прибор также поддерживает преобразование между точкой росы иконцентрация влаги в ppmv, что упрощает интерпретацию результатов испытаний в соответствии с требованиями различных приложений.

Заданная точность составляет:

±0,5°С

с выходом точки замерзания ниже 0°C.

3. Электронное регулирование массового расхода

В анализаторе используется электронный массовый расходомер для контроля потока пробы в:

0,25–0,35 л/мин

Управление потоком предназначено для поддержания стабильных условий отбора проб и снижения влияния изменения расхода на процесс измерения.

4. Измерение чистоты SF₆

Встроенный модуль чистоты измеряет концентрацию SF₆ по:

0–100 % SF₆

со временем ответа:

≤30 секунд

Это обеспечивает быстрое определение концентрации SF₆ внутри испытуемого оборудования.

5. Обнаружение продуктов разложения SO₂

Анализатор может обнаружить SO₂, один из ключевых продуктов разложения, используемых при оценке состояния газа SF₆.

Диапазон измерения:0–100 частей на миллион
Чувствительность:0,1 ч/млн

Модуль измерения SO₂ подходит для плановой проверки электрооборудования, заполненного SF₆.

6. Комплексная рекуперация газа SF₆

В отличие от обычного анализатора качества газа,KS30-3-R имеет функцию восстановления..

После процесса измерения отобранный газ SF₆ можно восстановить, а не намеренно выбрасывать в атмосферу.

Это делает прибор особенно подходящим для условий технического обслуживания, гдеСокращение выбросов SF₆ и утилизация газаважны.

7. Портативный и ориентированный на эксплуатацию дизайн.

Компактный корпус измеряет только:

132*283*308 мм

Система поддерживает работу переменного/постоянного тока с защитой от перезарядки и обеспечивает≥5 часов работы от аккумулятора.

Это делает анализатор пригодным для полевых испытаний на подстанциях и других объектах обслуживания электрооборудования.

Функции измерения

SF₆ Точка росы/влажность

Модуль влажности измеряет точку росы газа SF₆ и поддерживает преобразование влажности в ppmv.

Время ответа

При измерениях при температуре ниже 0°C прибор выдает данные о точке замерзания.

Анализ чистоты SF₆

Модуль чистоты измеряет концентрацию SF₆ в отобранном газе.

Измерение чистоты SF₆ позволяет быстро определить, соответствует ли газ уровню концентрации, необходимому для данного применения.

Анализ продуктов разложения SO₂

KS30-3-R включает в себя модуль обнаружения SO₂ для мониторинга продуктов разложения SF₆.

Измерение SO₂ можно использовать как часть плановой оценки состояния газа SF₆ после эксплуатации, технического обслуживания или проверки электрооборудования на наличие неисправностей.

Функция рекуперации газа

Конфигурация «-R»добавляет функцию восстановления SF₆ в систему газового анализа.

Во время обычных газовых испытаний в анализатор для измерения обычно вводится небольшое количество SF₆. KS30-3-R предназначен для извлечения исследуемого газа после анализа.

Типичный процесс

Электрооборудование

↓

Отбор проб газа SF₆

↓

Измерение точки росы

↓

Измерение чистоты SF₆

↓

SO₂ Измерение

↓

Утилизация газа SF₆

Эта конфигурация помогает уменьшить ненужный выброс SF₆ во время повторных испытаний при техническом обслуживании.

Процесс измерения

Типичная последовательность операций:

Шаг 1 — Подключитесь

Подсоедините анализатор к отсеку для газа SF₆, используя соответствующий газовый шланг и соединительные фитинги.

Шаг 2 — Образец

Контролируемое количество газа SF₆ поступает в анализатор через контур отбора проб.

Шаг 3 — Анализ

Прибор измеряет:

• Точка росы / влажность
• Чистота SF₆
• концентрация SO₂

Шаг 4 — Запись

Данные измерений могут храниться в приборе и передаваться через интерфейс USB.

Шаг 5 — Восстановление

После тестирования отобранный газ SF₆ извлекается через интегрированную систему рекуперации.

Технические характеристики системы

Управление данными и отчетность

KS30-3-R поддерживает внутреннюю память объемом до200 записей измерений.

Стандартное программное обеспечение управления предоставляет следующие функции:

• Управление данными измерений
• Печать протокола испытаний
• Передача данных
• Преобразование точки росы / влажности
• Документирование результатов испытаний

Это позволяет сохранять результаты испытаний как часть записей о техническом обслуживании и проверках оборудования.

Защита зонда

Датчик точки росы защищенспеченный фильтр из нержавеющей стали.

Защитный фильтр помогает снизить влияние частиц и загрязнений, попадающих на чувствительный элемент во время полевых измерений.

Это особенно полезно при проверке газа из электрооборудования, в котором газовый контур может содержать небольшое количество твердых частиц.

Типичные применения

KS30-3-R предназначен для проверки качества и технического обслуживания элегазового газа, включая:

• Проверка качества газа ГИС
• Испытание выключателя SF₆
• Проверка распределительного устройства SF₆
• Обслуживание элегазовой подстанции
• Оценка состояния газа SF₆
• ввод в эксплуатацию ГИС
• Капитальный ремонт выключателя
• Плановая проверка газа SF₆
• Эксплуатационные испытания после ремонта электрооборудования

Зачем использовать комбинированный анализатор SF₆?

Комбинированный анализатор может упростить полевые испытания за счет объединения нескольких часто используемых измерений качества газа в одном приборе.

Вместо того, чтобы носить с собой отдельные приборы для тестирования влажности, чистоты и продуктов разложения, KS30-3-R обеспечивает эти измерения с помощью одной портативной системы.

Встроенная функция восстановления дополнительно поддерживает процедуры технического обслуживания с учетом выбросов SF₆.

Технические характеристики

SF₆ Точка росы/влажность

SF₆ Чистота

ТАК₂

Общий

Часто задаваемые вопросы

Что измеряет KS30-3-R?

Меры KS30-3-RТочка росы SF₆, чистота SF₆ и продукты разложения SO₂.

Каков диапазон измерения точки росы?

Диапазон измерения точки росы составляетот -80°С до +20°С, с поддержкой преобразования влажности в ppmv.

Может ли анализатор восстановить SF₆ после тестирования?

Да.Конфигурация «-R» включает функцию рекуперации газа SF₆.предназначен для восстановления отобранного газа после измерения.

Каков диапазон измерения чистоты SF₆?

Модуль чистоты измеряет0–100 % SF₆.

Какой диапазон SO₂ можно измерить?

Диапазон измерения SO₂ составляет0–100 частей на миллион, с чувствительностью0,1 ч/млн.

Как долго анализатор может работать от аккумулятора?

Двухрежимная система переменного/постоянного тока обеспечивает указанное время работы от батареи.минимум 5 часов, с защитой от перезаряда.

Сколько записей испытаний можно хранить?

Внутреннее хранилище данных поддерживает до200 записей измерений.

Подходит ли KS30-3-R для обслуживания КРУЭ?

Да. Анализатор предназначен для полевых испытаний качества газа SF₆, таких какОбслуживание КРУЭ, элегазовых выключателей и элегазовых распределительных устройств.

Решения KSTONE SF₆ для анализа газа

KSTONE предоставляет решения для анализа газа SF₆, охватывающиеточка росы, чистота SF₆, SO₂ и другие продукты разложения SF₆.

Для применений, требующих различных комбинаций параметров газа, KSTONE может предоставитьмодульные и индивидуальные конфигурации анализатораВ соответствии с требованиями заказчика к измерениям.

Для анализа газа SF₆ с более высокими параметрами компания KSTONE также предлагает настраиваемые системы, включающие дополнительные компоненты, такие какH₂S, HF, CO, O₂ и другие газы, в зависимости от выбранной конфигурации.
